Tủ điện phân phối hạ thế: nguyên lý và cách chọn

Trong hệ thống điện công nghiệp và dân dụng, tủ điện phân phối hạ thế giữ vai trò tiếp nhận, phân chia và bảo vệ nguồn điện trước khi cấp đến các phụ tải. Thiết bị này giúp vận hành mạng điện ổn định, hạn chế sự cố do quá tải, ngắn mạch và hỗ trợ kiểm soát điện năng hiệu quả hơn.

Nguồn điện từ máy biến áp hoặc máy phát được đưa vào tủ qua thiết bị đóng cắt tổng, thường là ACB, MCCB hoặc MCB tùy công suất. Từ đây, điện đi qua thanh cái đồng rồi được phân phối đến các nhánh tải riêng biệt như động cơ, hệ thống chiếu sáng, điều hòa, máy móc sản xuất hoặc các tủ điện phụ.

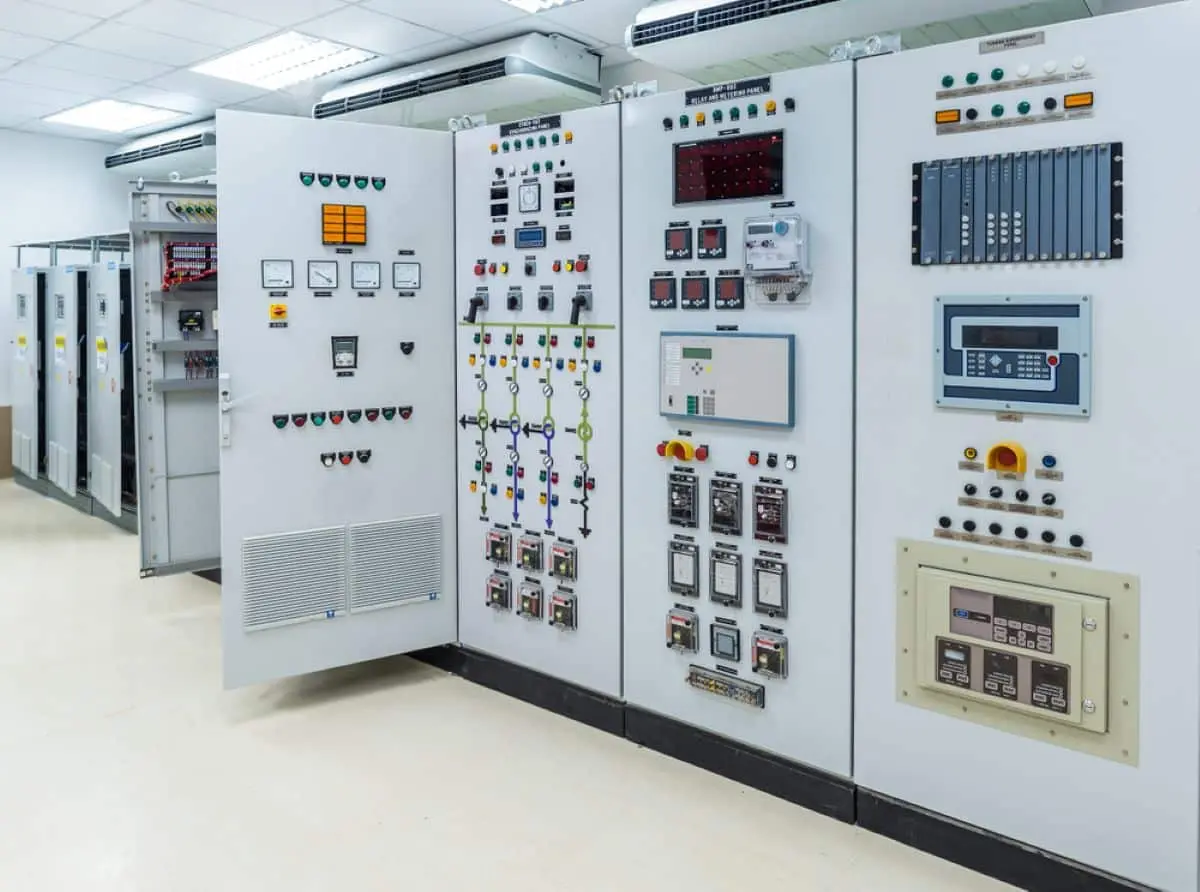

Các thiết bị bảo vệ có nhiệm vụ tự động ngắt mạch khi xuất hiện dòng điện vượt mức cho phép, chạm chập hoặc rò điện. Một số tủ còn tích hợp đồng hồ đo dòng, điện áp, công suất, bộ điều khiển tụ bù và thiết bị giám sát từ xa. Nhờ đó, người vận hành có thể nhanh chóng phát hiện bất thường và bảo đảm an toàn cho toàn bộ hệ thống.

Xem thêm: Tủ điện hạ thế MSB là gì? cấu tạo và ứng dụng thực tế

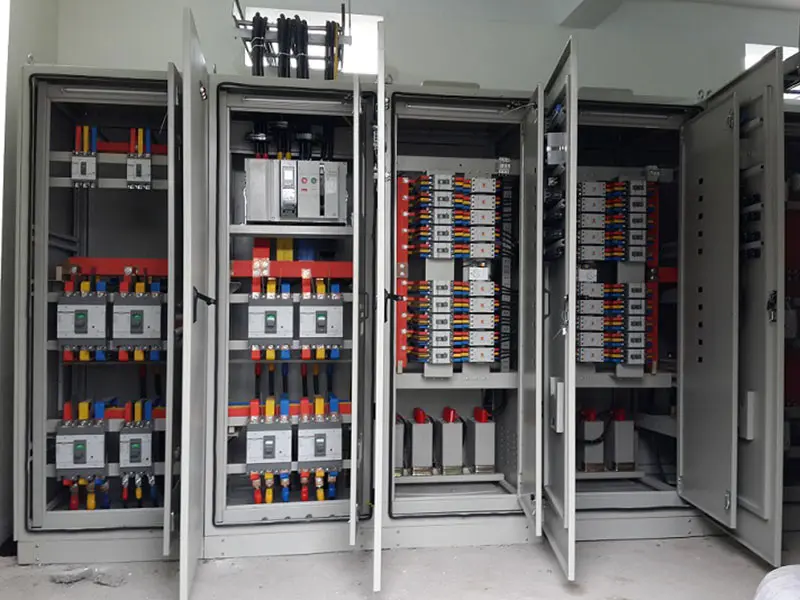

Cấu tạo cơ bản

• Vỏ tủ: làm từ thép sơn tĩnh điện hoặc inox, có độ bền cơ học và khả năng chống bụi, ẩm phù hợp.
• Thiết bị đóng cắt: gồm ACB, MCCB, MCB, cầu chì và khởi động từ.
• Thanh cái và dây dẫn: có tiết diện phù hợp với dòng tải, được bọc cách điện hoặc bố trí khoảng cách an toàn.
• Thiết bị đo lường: ampe kế, vôn kế, công tơ, biến dòng và đèn báo trạng thái.
• Phụ kiện điều khiển: rơ le, bộ bảo vệ, quạt thông gió, sấy chống ẩm và khóa liên động.

Tiêu chí lựa chọn tủ điện phù hợp

1. Xác định công suất và dòng điện

Cần tính tổng công suất phụ tải, dòng làm việc, dòng khởi động và hệ số dự phòng. Việc chọn thiết bị đóng cắt có định mức quá thấp dễ gây nhảy aptomat; ngược lại, thiết bị quá lớn làm tăng chi phí và giảm hiệu quả bảo vệ.

2. Chọn kiểu tủ và cấp bảo vệ

Tủ có thể đặt trong nhà, ngoài trời, dạng đứng độc lập hoặc lắp ghép nhiều khoang. Hãy căn cứ môi trường sử dụng để lựa chọn cấp bảo vệ IP, vật liệu vỏ, khả năng chống ăn mòn và phương án làm mát.

3. Ưu tiên an toàn và khả năng mở rộng

Tủ cần có khoảng cách điện phù hợp, thanh tiếp địa, sơ đồ mạch rõ ràng và nhãn nhận diện cho từng nhánh. Nên dự phòng không gian, công suất và đầu nối để thuận tiện nâng cấp trong tương lai.

Xem thêm: Tiêu chuẩn thiết kế tủ điện hạ thế an toàn, hiệu quả

Phạm vi sử dụng và lưu ý vận hành

Thiết bị được ứng dụng tại nhà máy, tòa nhà, trung tâm thương mại, bệnh viện, kho vận, trạm biến áp và các công trình có nhu cầu phân phối điện nhiều nhánh. Khi lắp đặt, cần khảo sát mặt bằng, kiểm tra độ siết đầu cáp, đo cách điện và thử chức năng bảo vệ. Người vận hành cũng nên vệ sinh, kiểm tra nhiệt độ mối nối và bảo trì định kỳ theo tải thực tế.
