Tủ RMU 24kV: ưu điểm, sơ đồ đấu nối, ứng dụng và báo giá

Tủ RMU 24kV là thiết bị đóng cắt và phân phối điện trung thế dạng mô-đun, thường được sử dụng trong mạng điện vòng hoặc các trạm biến áp cần độ tin cậy cao. Thiết bị tích hợp dao cách ly, cầu chì hoặc máy cắt, bộ nối đất và thanh cái trong khoang kín, giúp tăng an toàn vận hành cũng như tiết kiệm diện tích lắp đặt.

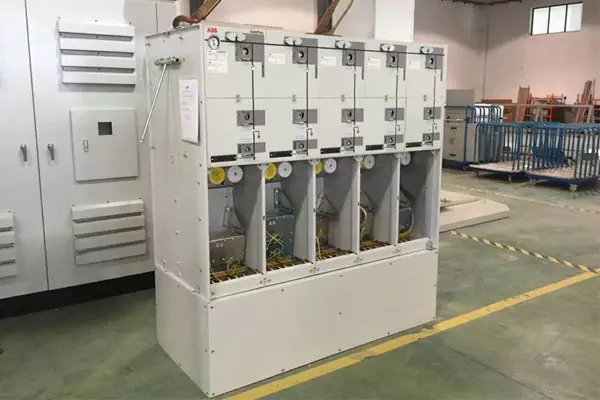

Tủ Trung Thế RMU ABB 24kV

Cấu tạo và nguyên lý hoạt động

Một tủ RMU tiêu chuẩn thường gồm các ngăn lộ vào, lộ ra và ngăn bảo vệ máy biến áp. Các khoang chức năng được cách điện bằng khí SF6 hoặc vật liệu cách điện rắn, tùy thiết kế của nhà sản xuất. Khi có sự cố, máy cắt hoặc cầu chì sẽ nhanh chóng cô lập phần tử hư hỏng, hạn chế ảnh hưởng đến toàn bộ hệ thống.

Với cấu hình phù hợp, Tủ RMU 24kV có thể kết hợp rơle bảo vệ, chỉ thị sự cố, bộ điều khiển từ xa và thiết bị đo lường. Cấp điện áp 24kV phù hợp cho lưới phân phối trung thế có điện áp vận hành 22kV.

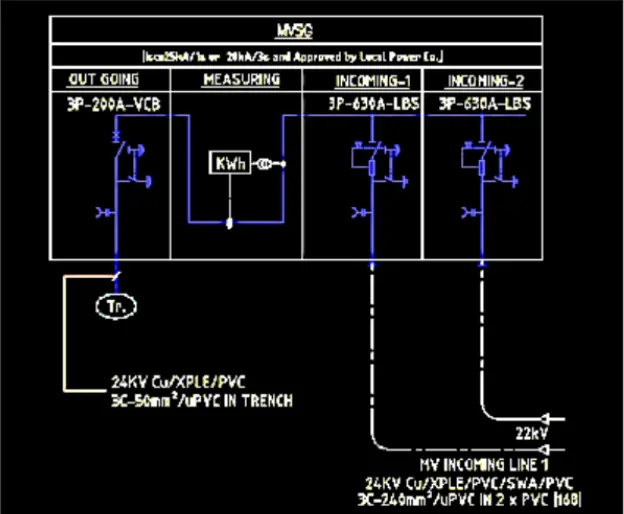

Sơ đồ đấu nối tủ RMU 24kV

Sơ đồ phổ biến nhất là dạng mạch vòng gồm hai ngăn đóng cắt đường dây và một ngăn bảo vệ máy biến áp:

• Lộ vào 1: nhận nguồn từ tuyến trung thế thứ nhất.
• Lộ ra 2: tiếp tục cấp điện cho phụ tải hoặc tuyến kế tiếp.
• Ngăn máy biến áp: cấp nguồn cho máy biến áp phân phối qua cầu chì trung thế hoặc máy cắt.
• Dao tiếp địa: nối đất an toàn khi bảo trì, sửa chữa.

Trong vận hành bình thường, mạch vòng có thể mở tại một điểm để phân vùng phụ tải. Khi một tuyến gặp sự cố, người vận hành cô lập đoạn lỗi và đóng tuyến dự phòng, giúp rút ngắn thời gian mất điện.

Xem thêm: Tủ RMU là gì? Nguyên lý, cấu tạo và ứng dụng thực tế

Ưu điểm và ứng dụng thực tế

So với tủ trung thế dạng truyền thống, thiết bị có kết cấu nhỏ gọn, độ kín cao và giảm nguy cơ tiếp xúc với phần mang điện. Tủ được sản xuất theo cấu hình module nên thuận tiện mở rộng, bảo trì và bố trí trong không gian hạn chế.

• Vận hành an toàn, ổn định trong môi trường có bụi hoặc độ ẩm cao.
• Tiết kiệm diện tích phòng điện và giảm yêu cầu bảo dưỡng.
• Phù hợp với trạm kiosk, khu đô thị, nhà máy, trung tâm thương mại và tòa nhà cao tầng.
• Dễ tích hợp hệ thống SCADA, giám sát và điều khiển từ xa.

Xem thêm: Tủ KYN28-24 và tủ XGN-24 là gì? So sánh chi tiết

Yếu tố ảnh hưởng đến báo giá

Giá tủ phụ thuộc vào số ngăn chức năng, dòng điện định mức, dòng ngắn mạch chịu đựng, loại máy cắt hoặc cầu chì, phương thức cách điện và thương hiệu thiết bị. Ngoài ra, chi phí còn thay đổi theo yêu cầu rơle bảo vệ, đo lường, điều khiển từ xa, vận chuyển, lắp đặt và thí nghiệm hiệu chỉnh.

Khi yêu cầu báo giá, nên cung cấp sơ đồ một sợi, công suất máy biến áp, thông số lưới, vị trí lắp đặt và tiêu chuẩn nghiệm thu. Báo giá chính xác cần đi kèm bản vẽ kỹ thuật, danh mục thiết bị, thời gian bảo hành và dịch vụ sau bán hàng.
