Tủ KYN28-24 và tủ XGN-24 là gì? So sánh chi tiết

Trong hệ thống điện trung thế, việc lựa chọn đúng loại tủ đóng cắt ảnh hưởng trực tiếp đến độ an toàn, khả năng mở rộng và chi phí vận hành. Tủ KYN28-24 và tủ XGN-24 đều được sử dụng ở cấp điện áp đến 24kV, nhưng khác nhau đáng kể về cấu tạo, thiết bị đóng cắt và phạm vi ứng dụng.

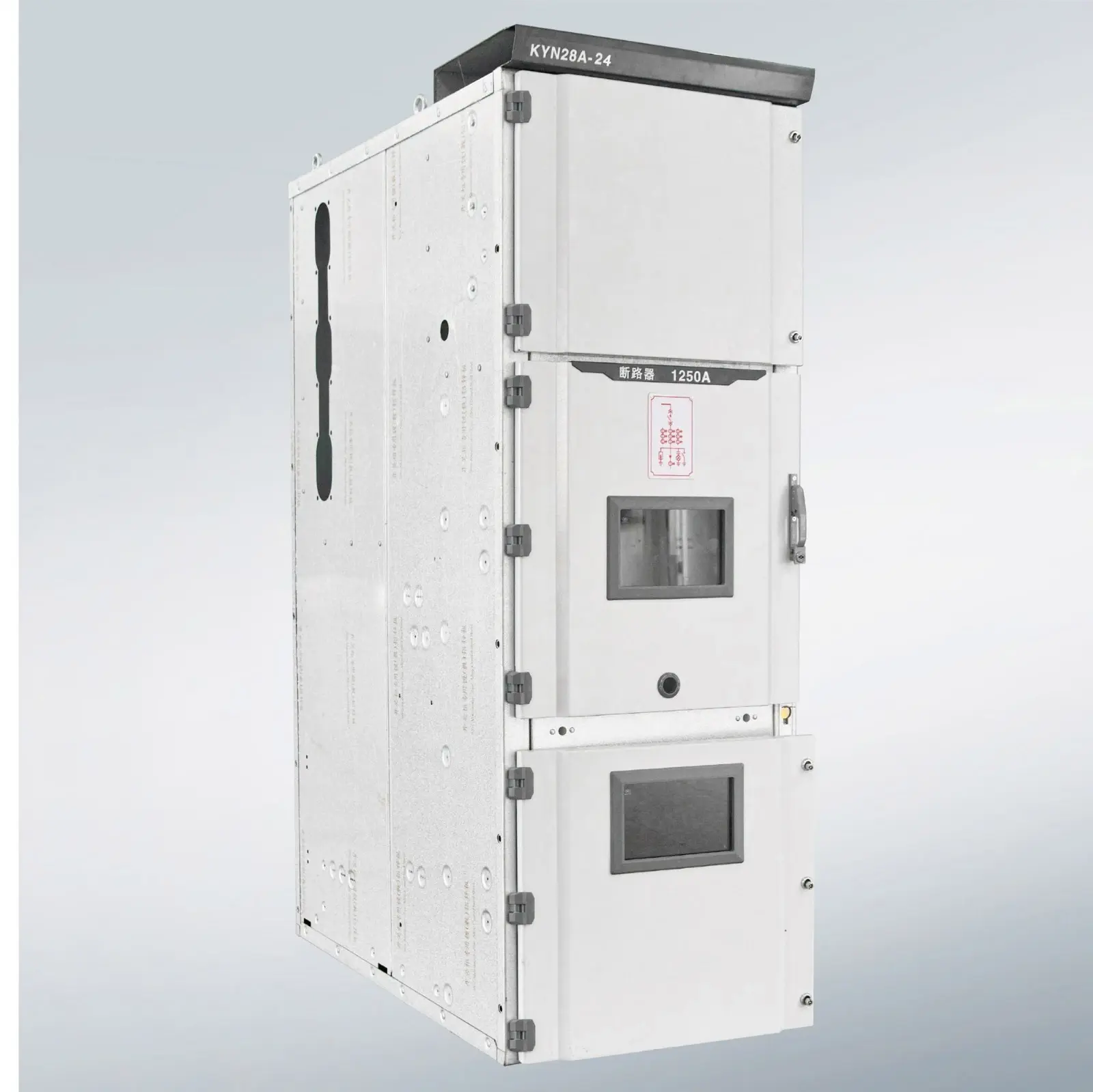

Tủ KYN28-24

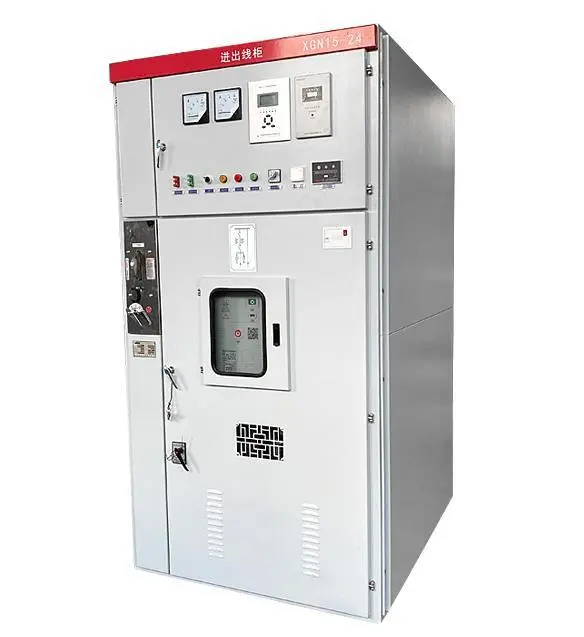

Tủ trung thế XGN-24

So sánh cấu tạo tủ KYN28-24 và XGN-24

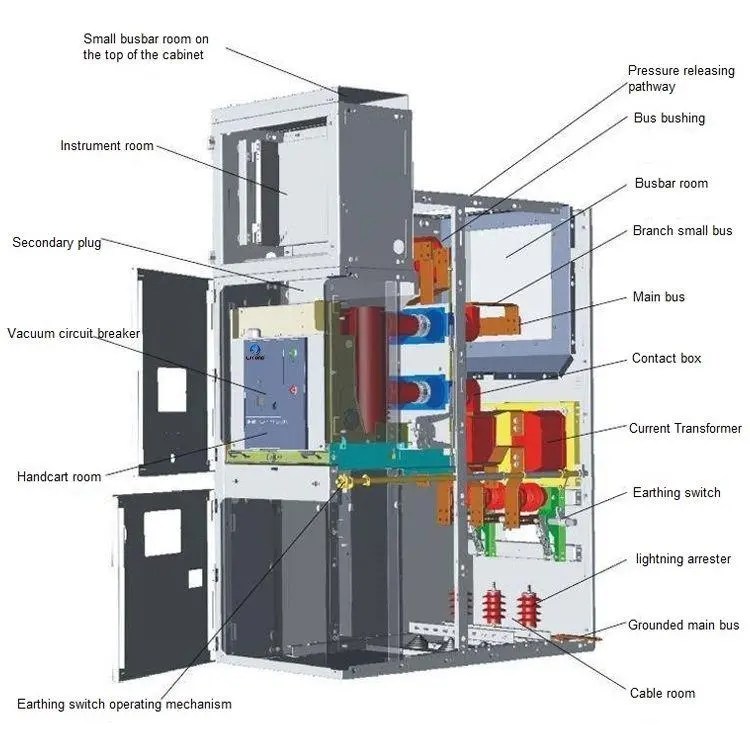

Tủ KYN28-24 là tủ trung thế dạng kim loại, kết cấu module kéo ra – đẩy vào. Tủ thường được chia thành các khoang riêng biệt gồm khoang máy cắt, thanh cái, cáp và khoang điều khiển. Thiết kế này giúp hạn chế ảnh hưởng giữa các ngăn khi xảy ra sự cố, đồng thời thuận tiện cho kiểm tra, bảo trì.

Trong khi đó, tủ XGN-24 thường có kết cấu cố định, thiết kế đơn giản và nhỏ gọn hơn. Các thiết bị đóng cắt, thanh cái và đầu cáp được bố trí trong cùng một khoang hoặc các khoang phân chia cơ bản. Tùy nhà sản xuất, tủ có thể sử dụng không khí hoặc khí SF6 làm môi trường cách điện, vì vậy cần kiểm tra kỹ catalogue trước khi lựa chọn.

Xem thêm: Tủ điện trung thế 24kV: cấu tạo, thông số và báo giá

Khác biệt về thiết bị đóng cắt

Tủ KYN28-24

• Thường sử dụng máy cắt chân không VCB dạng xe kéo.
• Có cơ cấu liên động cơ khí và điện, hạn chế thao tác sai.
• Có thể tích hợp rơle bảo vệ, biến dòng, biến điện áp và bộ điều khiển.
• Cho phép đưa máy cắt ra khỏi ngăn để bảo dưỡng mà không cần tháo toàn bộ tủ.

Tủ XGN-24

• Thường dùng máy cắt chân không cố định, cầu dao phụ tải hoặc cầu chì trung thế.
• Cấu hình vận hành đơn giản, phù hợp với các trạm có yêu cầu bảo vệ ở mức cơ bản.
• Việc thay thế hoặc sửa chữa thiết bị có thể cần cắt điện và thực hiện nhiều thao tác hơn.

Xem thêm: Tủ RMU là gì? Nguyên lý, cấu tạo và ứng dụng thực tế

Khả năng vận hành và phạm vi ứng dụng

KYN28-24 có ưu thế về mức độ an toàn, khả năng phân đoạn mạch và mở rộng hệ thống. Tủ phù hợp cho nhà máy, tòa nhà lớn, trạm biến áp phân phối, trung tâm dữ liệu và các dự án yêu cầu vận hành liên tục. Tuy nhiên, kích thước, chi phí đầu tư và yêu cầu kỹ thuật của KYN28-24 thường cao hơn.

XGN-24 có thiết kế tiết kiệm diện tích, giá thành cạnh tranh và thao tác tương đối đơn giản. Loại tủ này phù hợp với trạm biến áp độc lập, phụ tải vừa và nhỏ, hệ thống phân phối không yêu cầu thay thế thiết bị thường xuyên. Khi chọn tủ, cần xem xét dòng định mức, dòng ngắn mạch, cấp bảo vệ IP, sơ đồ liên động và tiêu chuẩn áp dụng.

Nên chọn loại tủ nào?

Chọn KYN28-24 khi ưu tiên an toàn, khả năng bảo trì nhanh, tự động hóa và mở rộng trong tương lai. Chọn XGN-24 khi cần giải pháp gọn, kinh tế cho hệ thống có cấu hình đơn giản. Việc tính toán cuối cùng nên dựa trên công suất phụ tải, điều kiện lắp đặt và yêu cầu phối hợp bảo vệ.
