Tủ điện trung thế gồm những thiết bị gì?

Tủ điện trung thế là thiết bị quan trọng trong hệ thống phân phối điện, có chức năng đóng cắt, bảo vệ, điều khiển và phân phối nguồn điện trung thế đến các khu vực sử dụng. Tùy theo cấp điện áp, sơ đồ hệ thống và yêu cầu vận hành, tủ điện trung thế có thể được trang bị nhiều loại thiết bị khác nhau.

Vậy tủ điện trung thế gồm những thiết bị gì? Hãy cùng OD VIỆT NAM tìm hiểu cấu tạo và các thiết bị phổ biến bên trong tủ điện trung thế qua bài viết dưới đây.

Máy cắt trung thế

Máy cắt trung thế là một trong những thiết bị quan trọng nhất của tủ điện trung thế. Thiết bị có nhiệm vụ đóng hoặc cắt mạch điện trong điều kiện vận hành bình thường và ngắt dòng điện khi xảy ra sự cố như ngắn mạch hoặc quá tải.

Máy cắt thường sử dụng công nghệ chân không VCB trong các hệ thống điện trung thế hiện nay. Máy cắt chân không có khả năng đóng cắt nhanh, độ bền cao và phù hợp với các hệ thống phân phối điện trong nhà máy, trạm biến áp và khu công nghiệp.

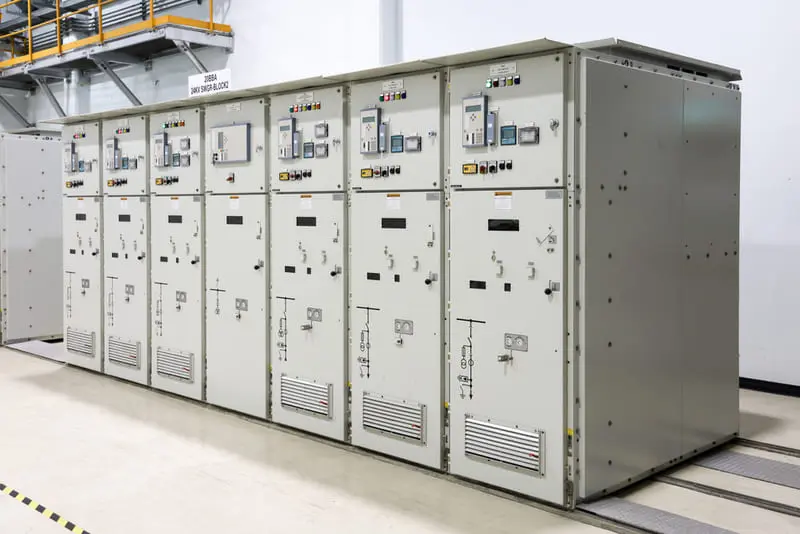

Máy cắt trung thế

Dao cách ly và dao tiếp địa

Dao cách ly được sử dụng để tạo khoảng cách cách điện rõ ràng giữa các phần tử trong hệ thống khi cần kiểm tra, bảo dưỡng hoặc sửa chữa. Dao cách ly thường không được sử dụng để cắt dòng điện tải lớn.

Dao tiếp địa có nhiệm vụ nối phần mạch cần bảo dưỡng với đất, giúp đảm bảo an toàn cho nhân viên kỹ thuật trong quá trình kiểm tra và sửa chữa thiết bị.

Thanh cái trung thế

Thanh cái là bộ phận dẫn điện và phân phối điện đến các ngăn tủ hoặc các thiết bị trong hệ thống. Thanh cái trung thế thường được chế tạo từ đồng hoặc nhôm, có tiết diện phù hợp với dòng điện định mức của tủ.

Việc lựa chọn kích thước và khả năng chịu dòng của thanh cái cần được tính toán phù hợp với công suất hệ thống, dòng tải và khả năng chịu dòng ngắn mạch.

Máy biến dòng điện CT

Máy biến dòng điện CT có chức năng biến đổi dòng điện lớn trong mạch trung thế thành dòng điện có giá trị nhỏ hơn để cung cấp tín hiệu cho các thiết bị đo lường và bảo vệ.

CT thường được sử dụng để đo dòng điện, đo công suất và điện năng, cung cấp tín hiệu cho rơ le bảo vệ và phát hiện các tình trạng sự cố trong hệ thống.

Xem thêm: Tủ RMU 24kV: ưu điểm, sơ đồ đấu nối, ứng dụng và báo giá

Máy biến điện áp VT hoặc PT

Máy biến điện áp VT hoặc PT được sử dụng để hạ điện áp trung thế xuống mức điện áp phù hợp với thiết bị đo lường, điều khiển và bảo vệ.

Thiết bị giúp hệ thống có thể giám sát điện áp, đo lường các thông số điện và cung cấp tín hiệu cho hệ thống bảo vệ.

Rơ le bảo vệ

Rơ le bảo vệ có nhiệm vụ giám sát các thông số của hệ thống điện và phát hiện những trạng thái bất thường như quá dòng, ngắn mạch, chạm đất hoặc mất pha.

Khi phát hiện sự cố, rơ le sẽ gửi tín hiệu đến cơ cấu điều khiển máy cắt để ngắt phần mạch bị sự cố, hạn chế nguy cơ gây hư hỏng thiết bị và ảnh hưởng đến toàn bộ hệ thống.

Thiết bị chống sét van

Chống sét van được lắp đặt nhằm bảo vệ các thiết bị điện trung thế trước hiện tượng quá điện áp do sét hoặc các xung điện áp phát sinh trong quá trình đóng cắt.

Thiết bị giúp hạn chế điện áp xung xuống mức an toàn hơn, góp phần bảo vệ máy biến áp, máy cắt và các thiết bị điện khác trong hệ thống.

Chủ đề liên quan: Tủ điện trung thế (Tủ điện trung thế 24kV, Tủ điện trung thế 22kV, Tủ RMU là gì?, Tủ RMU 24kV, Tủ KYN28-24 là gì?, Tủ XGN-24 là gì?)

Cầu chì trung thế

Cầu chì trung thế thường được sử dụng để bảo vệ các thiết bị hoặc nhánh mạch trước dòng điện sự cố. Khi dòng điện vượt quá giới hạn cho phép trong khoảng thời gian nhất định, phần tử cầu chì sẽ nóng chảy và ngắt mạch.

Cầu chì trung thế thường được sử dụng trong các ứng dụng bảo vệ máy biến áp hoặc các mạch phụ trợ tùy theo thiết kế của hệ thống.

Thiết bị đo lường và đồng hồ hiển thị

Tủ điện trung thế có thể được trang bị các thiết bị đo lường để theo dõi tình trạng vận hành của hệ thống. Một số thông số thường được giám sát gồm điện áp, dòng điện, công suất, hệ số công suất, tần số và điện năng tiêu thụ.

Các thông số này giúp người vận hành kiểm tra tình trạng hoạt động và phát hiện bất thường trong quá trình sử dụng.

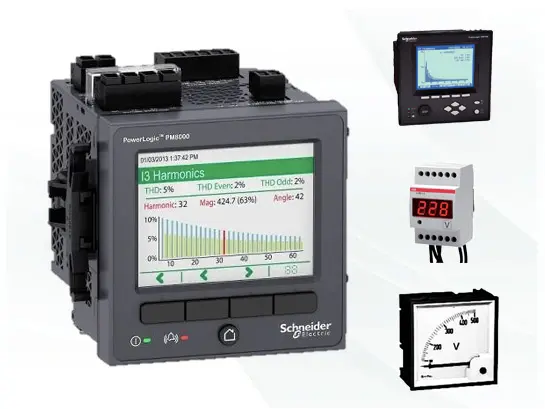

Thiết bị đo lường hiển thị

Bộ điều khiển và thiết bị phụ trợ

Ngoài các thiết bị chính, tủ điện trung thế còn có thể bao gồm nhiều thiết bị phụ trợ như bộ điều khiển, cuộn đóng, cuộn cắt, động cơ tích năng, công tắc hành trình, đèn báo, nút điều khiển và hệ thống liên động.

Các thiết bị này phối hợp với nhau để đảm bảo quá trình đóng cắt và vận hành tủ được thực hiện đúng trình tự, đồng thời hạn chế thao tác sai gây ảnh hưởng đến an toàn hệ thống.

Các thiết bị chính trong tủ điện trung thế

Tùy theo thiết kế, một tủ điện trung thế có thể bao gồm máy cắt trung thế, dao cách ly, dao tiếp địa, máy biến dòng CT, máy biến điện áp VT hoặc PT, rơ le bảo vệ, chống sét van, thanh cái, cầu chì trung thế, thiết bị đo lường và các thiết bị điều khiển phụ trợ.

Ứng dụng của tủ điện trung thế

Tủ điện trung thế được sử dụng rộng rãi trong các hệ thống điện có yêu cầu phân phối và điều khiển nguồn trung thế như nhà máy, khu công nghiệp, trạm biến áp, tòa nhà, công trình quy mô lớn, trung tâm thương mại, hệ thống điện của các dự án hạ tầng, nhà máy sản xuất và dây chuyền công nghiệp.

Lựa chọn tủ điện trung thế phù hợp

Khi lựa chọn tủ điện trung thế, cần xem xét các yếu tố như cấp điện áp, dòng điện định mức, dòng ngắn mạch, sơ đồ phân phối, yêu cầu bảo vệ, môi trường lắp đặt và tiêu chuẩn kỹ thuật áp dụng.

Bên cạnh đó, các thiết bị bên trong tủ cần có thông số kỹ thuật phù hợp và được phối hợp đồng bộ để đảm bảo khả năng vận hành ổn định, an toàn và thuận tiện trong quá trình bảo trì.
