Tủ điện trung thế 24kV: cấu tạo, thông số và báo giá

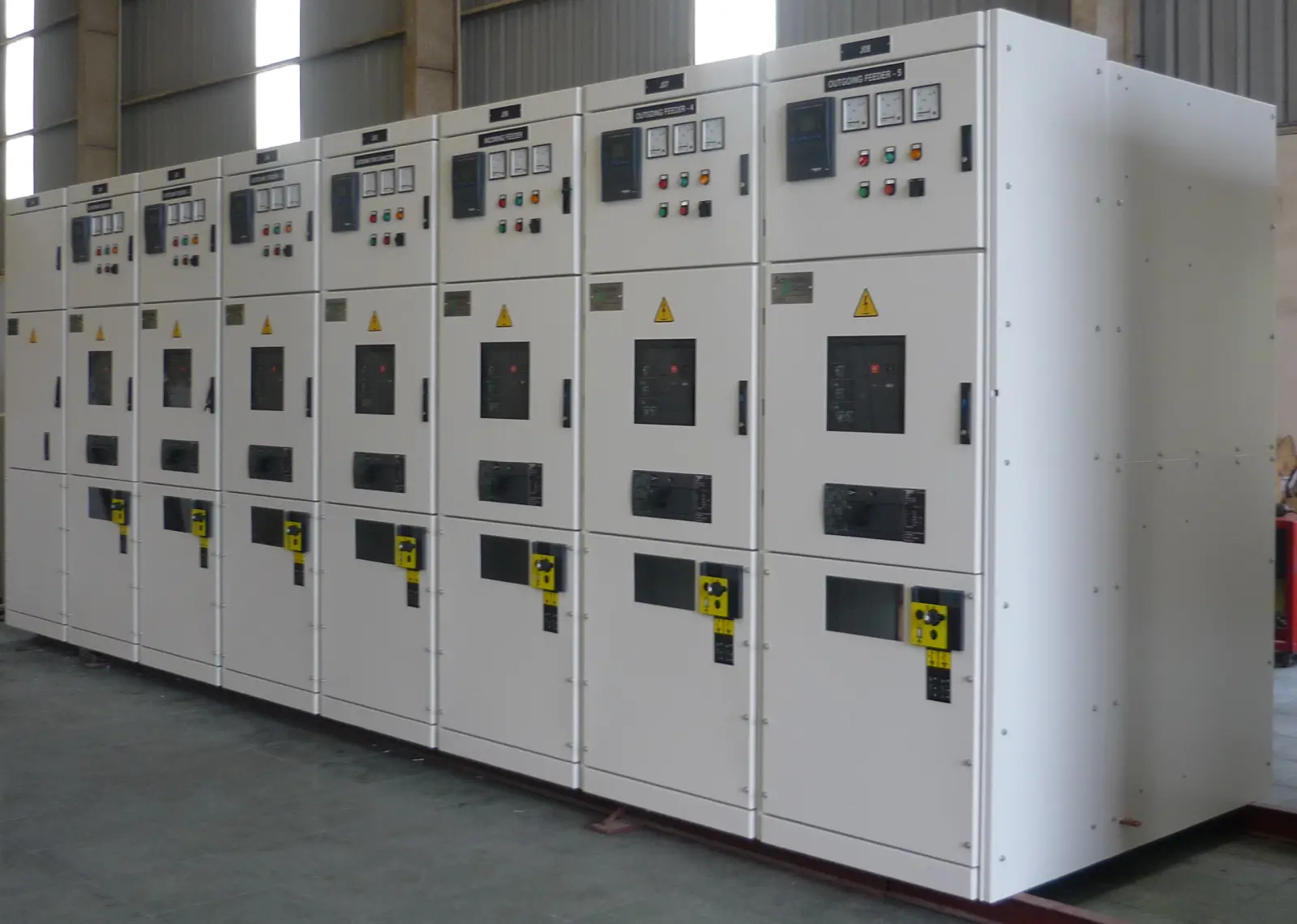

Trong hệ thống phân phối điện tại nhà máy, trạm biến áp, tòa nhà và công trình hạ tầng, tủ điện trung thế 24kV có nhiệm vụ đóng cắt, bảo vệ, đo lường và phân phối điện năng an toàn. Thiết bị phù hợp với lưới điện có điện áp danh định đến 24kV, yêu cầu vận hành ổn định, khả năng mở rộng linh hoạt và mức độ an toàn cao.

Ứng dụng của tủ điện trung thế 24kV

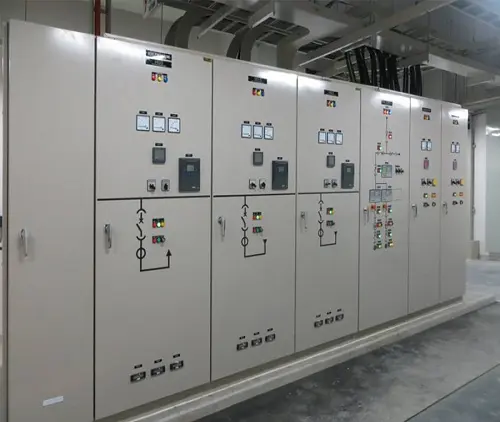

Tủ điện 24kV thường được lắp đặt tại trạm biến áp phân phối, nhà máy sản xuất, khu công nghiệp, trung tâm thương mại, bệnh viện, tòa nhà cao tầng và các dự án năng lượng. Tủ có thể đảm nhiệm nhiều chức năng như nhận điện từ lưới, cấp điện cho máy biến áp, phân chia các xuất tuyến hoặc bảo vệ động cơ và phụ tải trung thế.

Tùy yêu cầu dự án, tủ được thiết kế dạng ngăn kéo có máy cắt di động hoặc dạng cố định. Sơ đồ tủ có thể tích hợp máy cắt, dao cách ly, dao tiếp địa, biến dòng, biến điện áp, rơ le kỹ thuật số và hệ thống điều khiển từ xa.

Cấu tạo tủ điện trung thế 24kV

Tủ thường được chế tạo từ thép sơn tĩnh điện và chia thành các khoang độc lập nhằm hạn chế ảnh hưởng khi xảy ra sự cố. Những bộ phận chính gồm:

• Máy cắt trung thế: thường sử dụng máy cắt chân không VCB để đóng cắt dòng tải và dòng ngắn mạch.
• Thanh cái: làm bằng đồng hoặc nhôm, có nhiệm vụ tiếp nhận và phân phối điện giữa các ngăn tủ.
• Dao tiếp địa và dao cách ly: tạo khoảng cách an toàn, hỗ trợ cô lập thiết bị khi bảo trì.
• Biến dòng CT, biến điện áp PT/VT: phục vụ đo lường, bảo vệ và truyền tín hiệu về hệ thống điều khiển.
• Rơ le bảo vệ: phát hiện quá dòng, chạm đất, mất pha hoặc các bất thường khác để phát lệnh cắt máy cắt.
• Vỏ tủ và khoang chức năng: giúp tăng khả năng chống bụi, chống tiếp xúc trực tiếp và bảo vệ người vận hành.

Xem thêm: Tủ RMU 24kV: ưu điểm, sơ đồ đấu nối, ứng dụng và báo giá

Thông số kỹ thuật cần quan tâm

Một tủ 24kV phổ biến có điện áp định mức 24kV, điện áp vận hành lưới 22kV, tần số 50Hz và dòng định mức thanh cái khoảng 630–2.500A. Khả năng chịu dòng ngắn mạch thường dao động 16–31,5kA trong thời gian 1 hoặc 3 giây, tùy yêu cầu của dự án.

Ngoài ra, cần kiểm tra cấp cách điện, điện áp chịu đựng xung sét, cấp bảo vệ vỏ tủ IP, sơ đồ đấu nối, kích thước, phương thức liên động và khả năng tích hợp SCADA. Với môi trường nhiều bụi, ẩm hoặc có hóa chất, nên ưu tiên vỏ tủ chắc chắn, khoang kín và vật liệu chống ăn mòn.

Ưu điểm của tủ điện trung thế 24kV

• Nâng cao an toàn vận hành: các khoang chức năng, liên động cơ khí và thiết bị bảo vệ giúp hạn chế nguy cơ phóng điện, chạm chập.
• Đóng cắt nhanh và tin cậy: máy cắt chân không có khả năng xử lý dòng tải và dòng sự cố hiệu quả.
• Dễ mở rộng: có thể bổ sung ngăn lộ, thiết bị đo lường hoặc mô-đun điều khiển khi phụ tải tăng.
• Thuận tiện giám sát: rơ le kỹ thuật số và kết nối SCADA hỗ trợ theo dõi trạng thái, cảnh báo và điều khiển từ xa.

Xem thêm: Tủ KYN28-24 và tủ XGN-24 là gì? So sánh chi tiết

Tiêu chuẩn lựa chọn và báo giá

Tủ nên được thiết kế, thử nghiệm theo IEC 62271-200 đối với tủ đóng cắt trung thế; máy cắt tham chiếu IEC 62271-100 và các tiêu chuẩn TCVN, quy định điện lực hiện hành. Hồ sơ cần có bản vẽ nguyên lý, bản vẽ kích thước, biên bản thử nghiệm xuất xưởng và tài liệu hướng dẫn vận hành.

Giá tủ điện trung thế 24kV thường từ khoảng 150–400 triệu đồng cho một ngăn cơ bản. Hệ thống nhiều ngăn, sử dụng máy cắt thương hiệu cao cấp, rơ le kỹ thuật số, đo đếm, bảo vệ hồ quang hoặc tích hợp điều khiển từ xa có thể cao hơn đáng kể. Chi phí thực tế còn phụ thuộc số lượng ngăn, dòng định mức, thiết bị đóng cắt, yêu cầu vận chuyển, lắp đặt và thí nghiệm hiện trường.

Để nhận báo giá chính xác, chủ đầu tư nên cung cấp sơ đồ một sợi, công suất máy biến áp, cấp điện áp, dòng ngắn mạch dự kiến và điều kiện lắp đặt. Đồng thời, cần lựa chọn đơn vị có năng lực thiết kế, kiểm định và bảo hành rõ ràng.
