Tủ điện trung thế là gì? Cấu tạo, phân loại và ứng dụng

Trong hệ thống điện của nhà máy và khu công nghiệp, thiết bị đóng vai trò kết nối, phân phối và bảo vệ nguồn điện có cấp điện áp từ 1kV đến 35kV được gọi là tủ điện trung thế. Thiết bị này giúp đóng cắt mạch điện, cô lập sự cố và cung cấp điện an toàn cho máy biến áp, động cơ công suất lớn hoặc các tủ phân phối hạ thế.

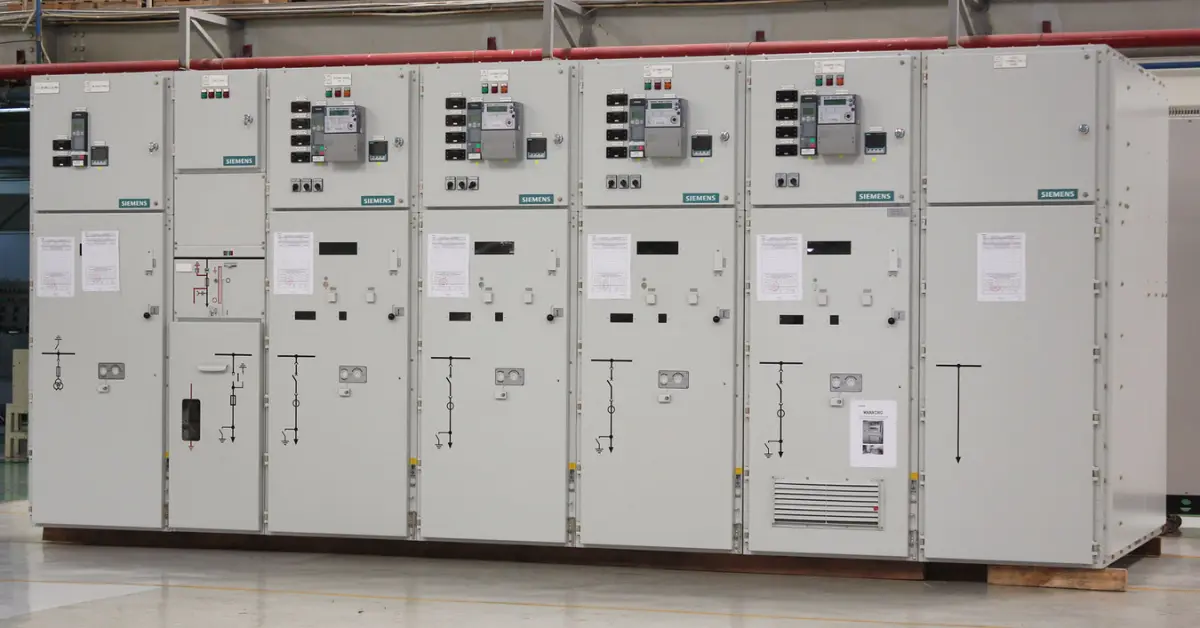

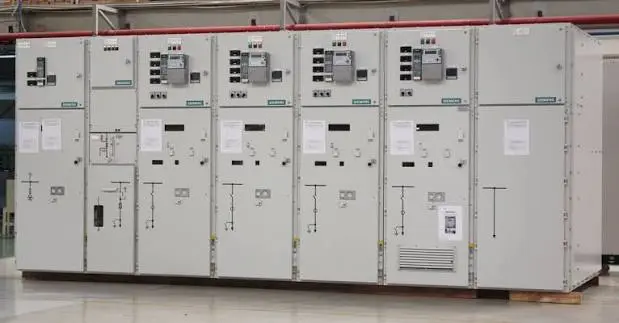

Hình ảnh tủ điện trung thế

Cấu tạo cơ bản của tủ điện trung thế

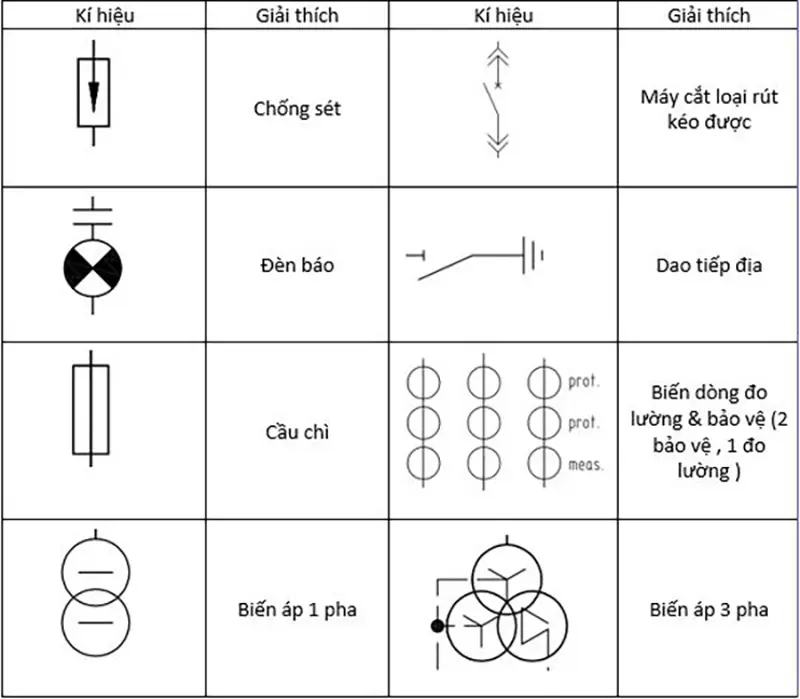

Tùy thiết kế và cấp điện áp, mỗi tủ có thể khác nhau về kích thước, vật liệu và thiết bị tích hợp. Tuy nhiên, một tủ hoàn chỉnh thường gồm các bộ phận chính:

• Vỏ tủ: làm từ thép sơn tĩnh điện, có độ bền cơ học cao, khả năng chống bụi và hạn chế tác động của môi trường.
• Máy cắt trung thế: thực hiện đóng cắt dòng điện khi vận hành bình thường hoặc khi xảy ra sự cố.
• Dao cách ly và dao tiếp địa: tạo khoảng cách an toàn khi bảo trì, sửa chữa.
• Thanh cái, đầu cáp và biến dòng: dẫn điện, đo lường và truyền tín hiệu đến hệ thống bảo vệ.
• Rơ-le bảo vệ, đồng hồ đo và bộ điều khiển: phát hiện quá dòng, ngắn mạch, mất pha hoặc chạm đất để đưa ra lệnh xử lý phù hợp.

Nguyên lý hoạt động

Nguồn điện trung thế được đưa vào tủ qua ngăn đầu vào, truyền qua thanh cái rồi phân phối đến các ngăn ra. Trong điều kiện bình thường, máy cắt duy trì trạng thái đóng để cấp điện cho phụ tải. Khi dòng điện vượt ngưỡng cài đặt, rơ-le bảo vệ sẽ phát hiện bất thường và phát tín hiệu để máy cắt ngắt mạch trong thời gian ngắn. Dao tiếp địa chỉ được đóng sau khi mạch đã được cô lập, giúp bảo đảm an toàn cho nhân viên kỹ thuật.

Xem thêm: Tủ điện trung thế 24kV: cấu tạo, thông số và báo giá

Phân loại tủ điện trung thế phổ biến

Căn cứ vào kết cấu và môi trường sử dụng, thiết bị thường được chia thành:

• Tủ trung thế cách điện không khí: kết cấu phổ biến, dễ kiểm tra và bảo trì, phù hợp với trạm điện trong nhà.
• Tủ trung thế cách điện khí: kích thước gọn, khả năng chống tác động môi trường tốt, thích hợp cho khu vực có diện tích hạn chế.
• Tủ trung thế dạng ngăn kéo: máy cắt có thể kéo ra khỏi ngăn tủ, thuận tiện khi kiểm tra hoặc thay thế.
• Tủ RMU: thiết kế nhỏ gọn, thường dùng trong mạng vòng, trạm biến áp và hệ thống phân phối đô thị.

Xem thêm: Tủ RMU 24kV: ưu điểm, sơ đồ đấu nối, ứng dụng và báo giá

Ứng dụng trong nhà máy và khu công nghiệp

Tủ điện trung thế được sử dụng tại trạm biến áp, dây chuyền sản xuất, trung tâm dữ liệu, tòa nhà công nghiệp, hệ thống bơm và các phụ tải công suất lớn. Việc lựa chọn cần dựa trên điện áp định mức, dòng ngắn mạch, sơ đồ phân phối, cấp bảo vệ IP, điều kiện lắp đặt và yêu cầu điều khiển từ xa.
