Tủ RMU là gì? Nguyên lý, cấu tạo và ứng dụng thực tế

Trong hệ thống phân phối điện trung thế, tủ RMU là thiết bị đóng cắt và bảo vệ được sử dụng phổ biến tại các trạm biến áp, khu công nghiệp, tòa nhà và dự án hạ tầng. Thiết bị này giúp phân phối điện an toàn, liên tục, đồng thời tiết kiệm diện tích lắp đặt so với nhiều loại tủ điện truyền thống.

Tủ RMU là gì?

RMU là viết tắt của Ring Main Unit, nghĩa là tủ điện trung thế dạng mạch vòng. Tủ thường làm việc ở cấp điện áp 12kV, 24kV hoặc 36kV, có nhiệm vụ tiếp nhận, đóng cắt, phân đoạn và bảo vệ đường dây trung thế.

Điểm đặc trưng của RMU là khả năng kết nối nguồn điện theo mạch vòng. Khi một đoạn cáp gặp sự cố hoặc cần bảo trì, nguồn điện có thể được chuyển hướng từ phía còn lại, giúp giảm thời gian mất điện và nâng cao độ tin cậy của hệ thống.

Cấu tạo cơ bản của tủ RMU

Tùy thiết kế và yêu cầu vận hành, một tủ RMU có thể gồm các ngăn chức năng chính:

• Ngăn cầu dao phụ tải: dùng để đóng cắt dòng điện trong điều kiện vận hành bình thường.
• Ngăn máy cắt: thực hiện đóng cắt khi có sự cố, thường kết hợp rơ-le bảo vệ.
• Ngăn cầu chì: bảo vệ máy biến áp hoặc nhánh phụ tải khỏi dòng ngắn mạch.
• Thanh cái và đầu cáp: kết nối các ngăn tủ, cáp vào và cáp ra.
• Cơ cấu truyền động, khóa liên động: hạn chế thao tác sai, tăng mức độ an toàn cho người vận hành.

Phần vỏ tủ thường được chế tạo bằng thép sơn tĩnh điện. Nhiều dòng RMU sử dụng môi trường cách điện bằng khí SF6 hoặc công nghệ cách điện rắn, giúp thiết bị có kích thước gọn và khả năng chống bụi, hơi ẩm tốt.

Xem thêm: Tủ RMU 24kV: ưu điểm, sơ đồ đấu nối, ứng dụng và báo giá

Nguyên lý vận hành của tủ RMU

Ở trạng thái bình thường, điện năng đi vào từ một tuyến cáp, truyền qua thanh cái và cấp đến máy biến áp hoặc phụ tải. Các cầu dao phụ tải được đóng để duy trì mạch điện, trong khi máy cắt và rơ-le luôn sẵn sàng xử lý tình huống bất thường.

Khi xảy ra ngắn mạch, quá dòng hoặc chạm đất, rơ-le sẽ phát hiện sự cố và gửi tín hiệu đến máy cắt để cô lập khu vực bị lỗi. Nhân viên vận hành có thể mở các dao cách ly, kiểm tra an toàn rồi chuyển nguồn sang tuyến dự phòng trong mạch vòng.

Xem thêm: Tủ điện trung thế 22kV: khi nào nên chọn cho nhà máy?

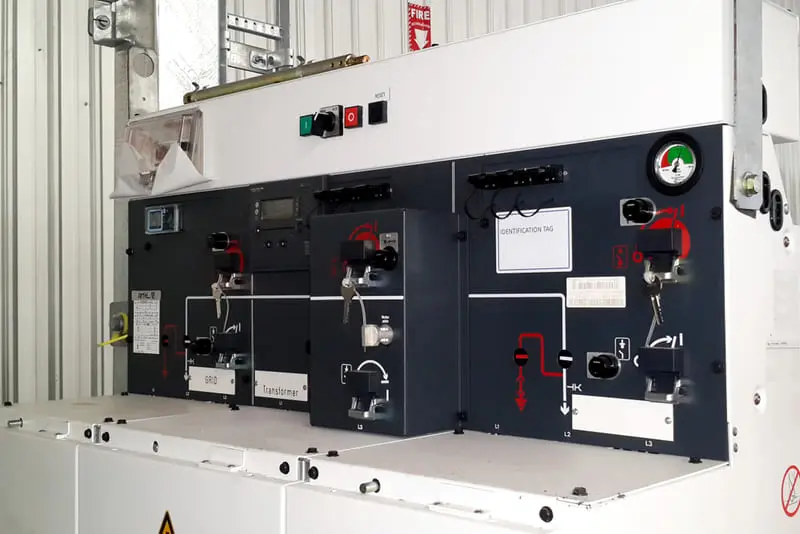

Cấu tạo của tủ RMU

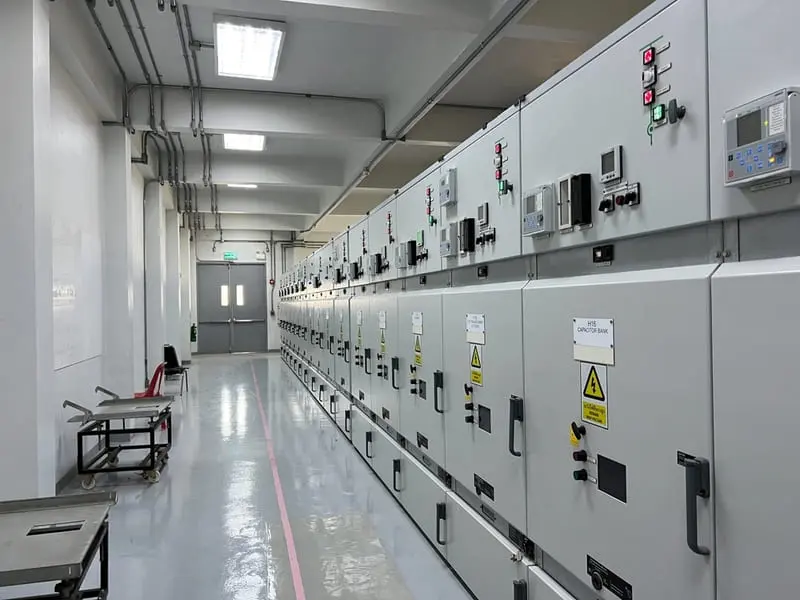

Ưu điểm và ứng dụng thực tế

• Kích thước nhỏ gọn, phù hợp với trạm điện có diện tích hạn chế.
• Vận hành ổn định, giảm nguy cơ mất điện trên diện rộng.
• Có khả năng bảo vệ, phân đoạn và chuyển nguồn nhanh chóng.
• Hạn chế tiếp xúc với phần mang điện, tăng an toàn vận hành.
• Phù hợp cho nhà máy, trung tâm thương mại, khu dân cư, bệnh viện và trạm biến áp phân phối.

Khi lựa chọn RMU, cần xác định đúng điện áp định mức, dòng điện định mức, dòng chịu đựng ngắn mạch, kiểu cách điện, sơ đồ mạch vòng và phương thức điều khiển. Thiết bị cũng cần được lắp đặt, thí nghiệm và bảo trì bởi đơn vị có chuyên môn.
