Quy trình lắp đặt và bảo trì tủ điện hạ thế đúng cách

Trong hệ thống điện của nhà máy và khu công nghiệp, tủ điện hạ thế giữ vai trò tiếp nhận, phân phối và bảo vệ nguồn điện đến các thiết bị phụ tải. Một quy trình lắp đặt đúng kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn hạn chế nguy cơ quá tải, chập điện và phát sinh chi phí sửa chữa.

Chuẩn bị trước khi lắp đặt tủ điện hạ thế

Trước tiên, cần khảo sát vị trí lắp đặt, nhu cầu phụ tải, sơ đồ nguyên lý và điều kiện môi trường. Kỹ thuật viên phải đối chiếu bản vẽ với thiết bị thực tế, kiểm tra thông số của aptomat, thanh cái, biến dòng, thiết bị đo lường và hệ thống bảo vệ.

Xác định công suất, dòng định mức và khả năng mở rộng của hệ thống.
Kiểm tra kích thước tủ, vị trí cáp vào – ra và không gian thao tác.
Chuẩn bị dụng cụ, vật tư tiếp địa, đầu cos, dây dẫn và thiết bị bảo hộ.
Đảm bảo nền móng chắc chắn, khô ráo, thông thoáng và không bị rung lắc.

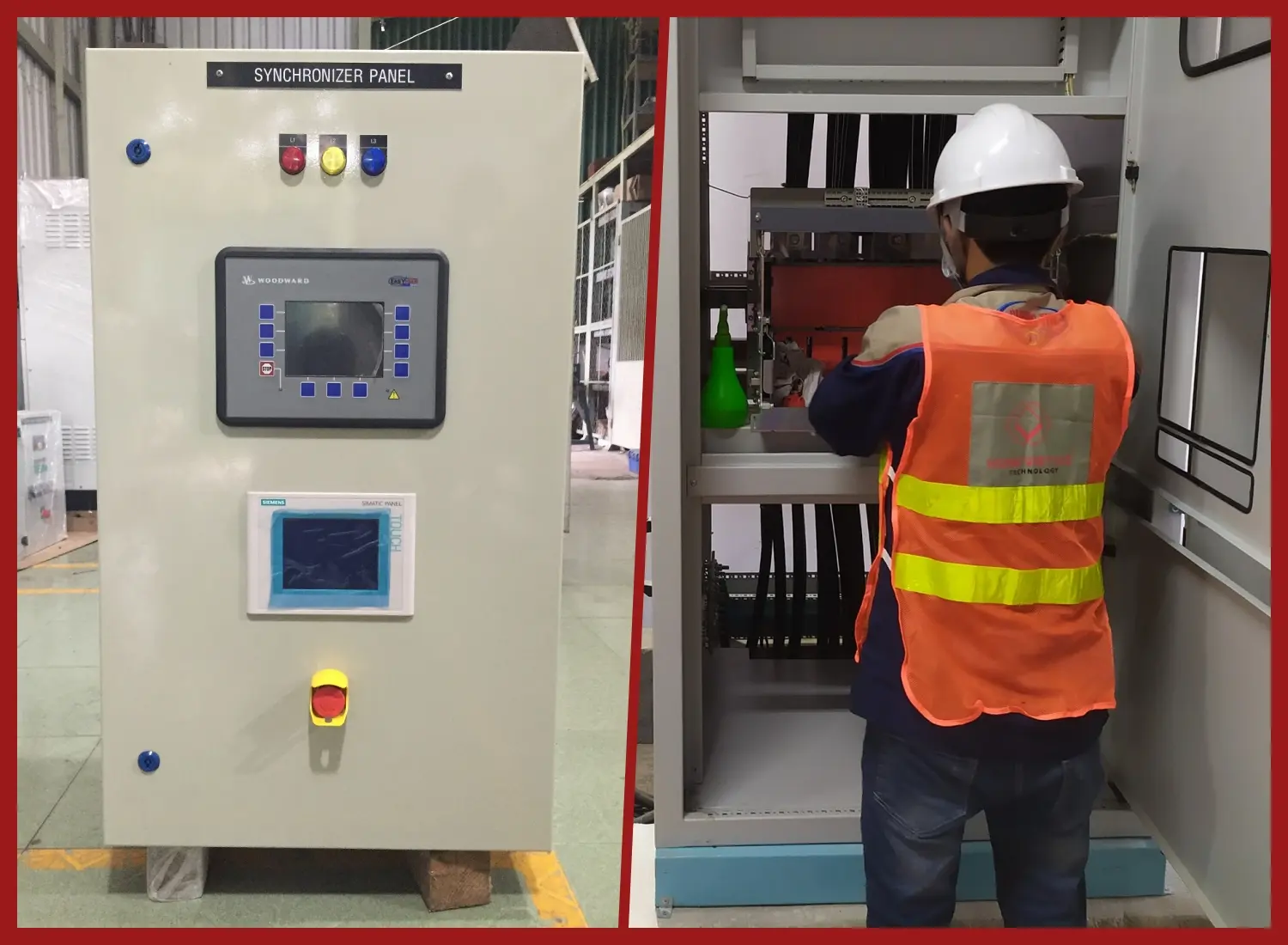

Không gian lắp đặt tủ điện

Các bước lắp đặt tủ điện hạ thế

1. Cố định tủ và đấu nối thiết bị

Tủ được đưa vào đúng vị trí, cân chỉnh theo phương đứng và cố định chắc chắn bằng bu lông neo. Sau đó, tiến hành lắp thanh cái, thiết bị đóng cắt, thiết bị đo, máng cáp và các phụ kiện theo bản vẽ. Dây dẫn cần được đánh số hai đầu, đi gọn trong máng và sử dụng đầu cos phù hợp để tránh phát nhiệt tại điểm nối.

2. Kết nối cáp và hệ thống tiếp địa

Cáp nguồn, cáp tải phải được phân biệt rõ ràng, đảm bảo bán kính uốn và siết đầu nối đúng lực. Vỏ tủ, cánh tủ, thanh đồng bảo vệ và các bộ phận kim loại phải được liên kết với hệ thống tiếp địa. Đây là yêu cầu quan trọng nhằm giảm nguy cơ điện giật và bảo vệ thiết bị khi xảy ra sự cố rò điện.

Xem thêm: Tiêu chuẩn thiết kế tủ điện hạ thế an toàn, hiệu quả

Kiểm tra và chạy thử sau lắp đặt

Trước khi đóng điện, cần kiểm tra độ chắc của các mối nối, khoảng cách pha, tình trạng cách điện và nhãn cảnh báo. Thực hiện đo điện trở cách điện, kiểm tra liên tục mạch tiếp địa, thử đóng cắt aptomat và kiểm tra chiều quay động cơ nếu có.

Khi chạy thử, nên đóng điện theo từng cấp, theo dõi dòng tải, điện áp, nhiệt độ tại các đầu nối và trạng thái hoạt động của thiết bị bảo vệ. Mọi thông số cần được ghi nhận vào biên bản nghiệm thu để làm cơ sở theo dõi về sau.

Xem thêm: Tủ điện hạ thế MSB là gì? cấu tạo và ứng dụng thực tế

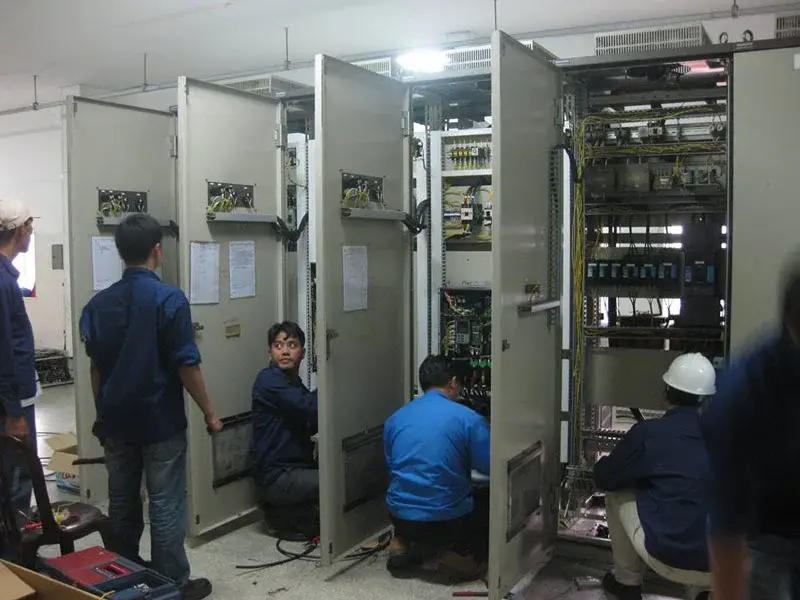

Kiểm tra thiết bị bên trong tủ điện

Quy trình bảo trì định kỳ

Cần vệ sinh bụi bẩn, kiểm tra dấu hiệu oxy hóa, phát nhiệt, tiếng ồn bất thường và tình trạng hoạt động của quạt thông gió. Các đầu nối nên được siết lại theo định kỳ; thiết bị đo, rơ le bảo vệ và aptomat cần được kiểm tra chức năng. Với môi trường nhiều bụi, ẩm hoặc hóa chất, tần suất bảo trì nên tăng cao hơn.

CÔNG TY TNHH KỸ THUẬT ĐIỆN KHÍ OD VIỆT NAM cung cấp sản phẩm và giải pháp kỹ thuật chất lượng cao trong lĩnh vực điện, khí và thiết bị công nghiệp, phục vụ hoạt động sản xuất, vận hành và tự động hóa trên toàn quốc. Doanh nghiệp có thể được tư vấn lựa chọn, lắp đặt và bảo trì tủ điện phân phối hạ thế phù hợp với yêu cầu thực tế.
