Tủ điện hạ thế công nghiệp: cấu tạo, phân loại và ứng dụng

Trong hệ thống điện của nhà máy và khu công nghiệp, tủ điện hạ thế công nghiệp giữ vai trò tiếp nhận, phân phối và kiểm soát nguồn điện đến các khu vực sản xuất. Thiết bị này giúp bảo vệ máy móc trước tình trạng quá tải, ngắn mạch, mất pha, đồng thời hỗ trợ vận hành ổn định và an toàn.

Tủ điện hạ thế công nghiệp tại nhà máy

Cấu tạo tủ điện hạ thế công nghiệp

Một tủ điện hoàn chỉnh thường gồm vỏ tủ, hệ thống thanh cái đồng, thiết bị đóng cắt, thiết bị bảo vệ và các phụ kiện điều khiển. Vỏ tủ thường được gia công từ thép sơn tĩnh điện, có khả năng chống bụi, chống va đập và phù hợp với điều kiện môi trường lắp đặt. Tùy vị trí sử dụng, tủ có thể đặt trong nhà hoặc ngoài trời với cấp bảo vệ IP phù hợp.

Thiết bị đóng cắt: ACB, MCCB, MCB hoặc máy cắt phụ tải dùng để đóng ngắt nguồn điện.
Thiết bị bảo vệ: rơ-le quá dòng, rơ-le mất pha, thiết bị chống sét và bộ bảo vệ điện áp.
Thanh cái và cáp điện: dẫn điện giữa ngõ vào, ngõ ra và các nhánh phụ tải.
Thiết bị đo lường: ampe kế, vôn kế, công tơ điện, biến dòng và màn hình giám sát.
Phụ kiện điều khiển: đèn báo, nút nhấn, bộ điều khiển, quạt làm mát và hệ thống khóa liên động.

Việc bố trí linh kiện cần bảo đảm khoảng cách cách điện, khả năng tản nhiệt và thuận tiện cho kiểm tra, bảo trì. Với hệ thống có công suất lớn, thiết kế cũng cần tính đến dòng ngắn mạch, phương án nối đất và khả năng mở rộng trong tương lai. Các mạch động lực và mạch điều khiển nên được phân khu rõ ràng để giảm nguy cơ sự cố và hỗ trợ xử lý nhanh khi cần.

Xem thêm: Tủ điện hạ thế MSB là gì? cấu tạo và ứng dụng thực tế

Phân loại tủ điện hạ thế phổ biến

1. Tủ điện tổng MSB

Tủ MSB được lắp đặt ở đầu nguồn, sau máy biến áp hoặc máy phát điện. Tủ đảm nhiệm việc tiếp nhận nguồn điện và phân phối đến các tủ nhánh, dây chuyền sản xuất hoặc khu vực phụ tải lớn. Tủ thường sử dụng ACB hoặc MCCB có dòng định mức cao, đồng thời tích hợp thiết bị đo lường và bảo vệ tổng.

2. Tủ điện phân phối DB

Tủ DB nhận điện từ tủ tổng và cấp cho từng tầng, phân xưởng, khu vực chiếu sáng hoặc nhóm thiết bị. Loại tủ này thường có thiết kế nhỏ gọn, dễ lắp đặt và bảo trì. Việc chia phụ tải qua nhiều tủ DB giúp giảm chiều dài cáp, hạn chế tổn thất điện năng và cô lập sự cố hiệu quả hơn.

3. Tủ điều khiển động cơ MCC

Tủ MCC chuyên điều khiển, khởi động và bảo vệ động cơ trong dây chuyền bơm, quạt, máy nén và băng tải. Tủ có thể tích hợp khởi động mềm, biến tần hoặc bộ điều khiển lập trình PLC. Khi lựa chọn tủ MCC, cần quan tâm đến công suất động cơ, chế độ khởi động, tần suất vận hành và yêu cầu tự động hóa của dây chuyền.

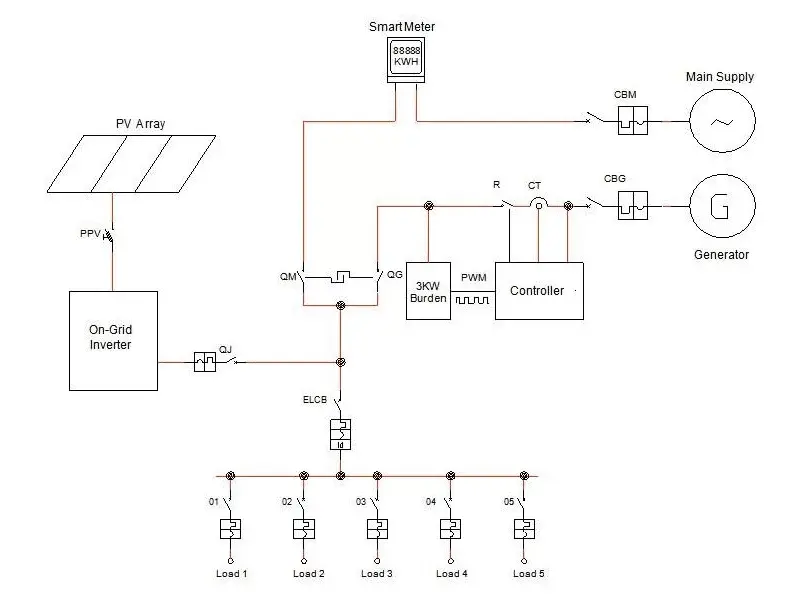

Sơ đồ nguyên lý tủ MSB chi tiết

Xem thêm: Tiêu chuẩn thiết kế tủ điện hạ thế an toàn, hiệu quả

Ứng dụng trong nhà máy và khu công nghiệp

Tủ điện hạ thế công nghiệp được sử dụng trong nhà máy cơ khí, thực phẩm, dệt may, điện tử, xử lý nước, kho logistics và các tòa nhà công nghiệp. Tủ giúp phân chia phụ tải rõ ràng, giảm thời gian xử lý sự cố và nâng cao hiệu quả quản lý năng lượng. Với các hệ thống hiện đại, tủ còn có thể kết nối với bộ giám sát để theo dõi dòng điện, điện áp, công suất và mức tiêu thụ theo từng khu vực.

Lưu ý khi lựa chọn và lắp đặt

Khi lựa chọn, cần xác định công suất, điện áp, dòng định mức, cấp bảo vệ IP, điều kiện nhiệt độ và phương án mở rộng. Ngoài ra, cần kiểm tra khả năng chịu dòng ngắn mạch, tiết diện thanh cái, phương án thông gió và không gian thao tác trước tủ. Nên ưu tiên thiết bị có nguồn gốc rõ ràng, sơ đồ mạch đầy đủ và được kiểm tra cách điện, tiếp địa trước khi đưa vào vận hành.
