Tủ điện hạ thế MSB là gì? cấu tạo và ứng dụng thực tế

Trong các công trình nhà máy, tòa nhà và hệ thống sản xuất, việc tiếp nhận và phân phối điện cần được kiểm soát bằng một thiết bị trung tâm có độ an toàn cao. tủ điện hạ thế MSB (Main Switchboard) đảm nhiệm vai trò này, thường được lắp đặt ở đầu nguồn hạ thế sau máy biến áp hoặc máy phát điện.

Tủ điện hạ thế MSB là gì?

Tủ điện hạ thế MSB là tủ điện tổng dùng để đóng cắt, bảo vệ, đo lường và phân phối nguồn điện đến các tủ điện nhánh hoặc phụ tải trong công trình. Thiết bị thường làm việc với cấp điện áp dưới 1.000V AC, phổ biến là 380/400V, phù hợp với hệ thống điện công nghiệp và dân dụng quy mô lớn.

Nguồn điện từ máy biến áp, máy phát hoặc hệ thống điện lưới được đưa vào tủ MSB. Sau đó, điện năng được phân phối đến tủ động lực, tủ chiếu sáng, hệ thống HVAC, bơm, dây chuyền sản xuất và các khu vực sử dụng điện khác.

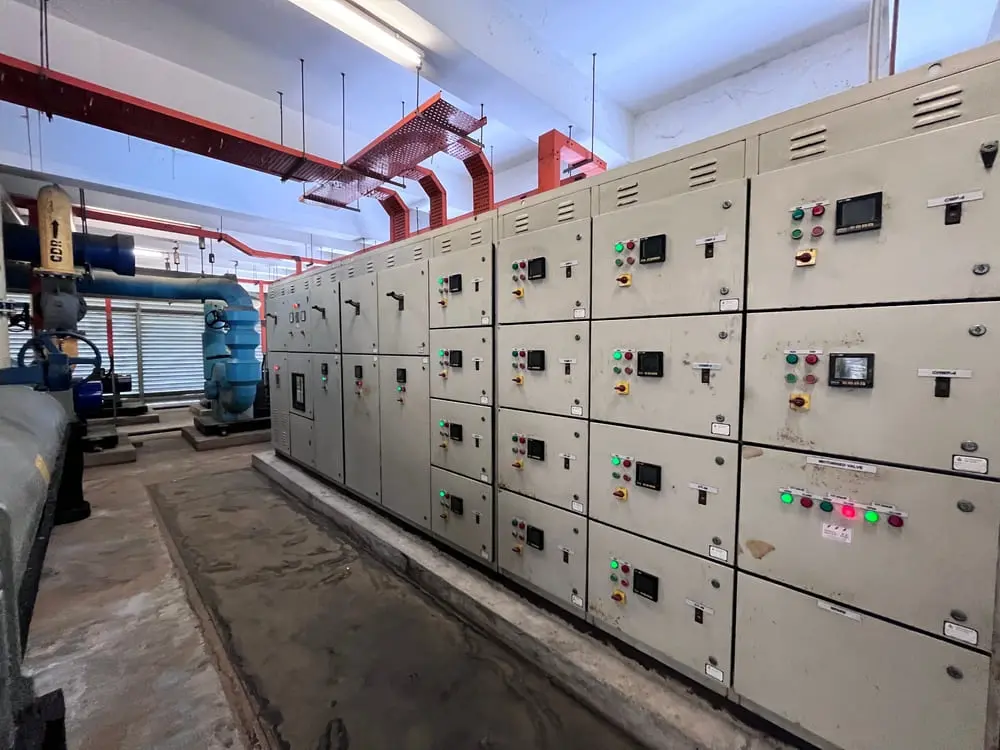

Tủ MSB lắp đặt trong phòng điện công nghiệp

Cấu tạo chính của tủ MSB

Tùy công suất và yêu cầu vận hành, cấu hình tủ có thể khác nhau. Tuy nhiên, một tủ điện tổng thường bao gồm các thành phần sau:

Vỏ tủ: làm từ thép sơn tĩnh điện, có kết cấu chắc chắn, khả năng chống bụi, chống ẩm và bảo vệ thiết bị bên trong.
Thiết bị đóng cắt: gồm ACB hoặc MCCB tổng, aptomat nhánh, dao cách ly và thiết bị chuyển nguồn ATS nếu hệ thống sử dụng máy phát điện dự phòng.
Thanh cái đồng: có nhiệm vụ dẫn điện và phân phối dòng điện đến các nhánh, được tính toán theo dòng tải và khả năng chịu ngắn mạch.
Thiết bị đo lường: gồm đồng hồ đo dòng, điện áp, công suất, tần số, công tơ điện và đèn báo trạng thái.
Thiết bị bảo vệ: rơ le, chống sét lan truyền, bảo vệ quá tải, ngắn mạch, mất pha hoặc thấp áp.

Xem thêm: Tủ điện phân phối hạ thế: nguyên lý và cách chọn

Chức năng và ứng dụng thực tế

Tủ MSB giúp phân phối điện tập trung, cô lập nhanh khu vực xảy ra sự cố và hạn chế ảnh hưởng đến toàn bộ hệ thống. Nhờ các thiết bị đo lường, người vận hành có thể theo dõi tình trạng tải, phát hiện bất thường và chủ động bảo trì.

Thiết bị được ứng dụng tại nhà máy, trung tâm thương mại, khách sạn, bệnh viện, cao ốc văn phòng, khu công nghiệp và các trạm điện nội bộ. Với công trình có yêu cầu cấp điện liên tục, tủ có thể tích hợp bộ chuyển nguồn tự động, hệ thống giám sát từ xa hoặc bộ điều khiển quản lý năng lượng.

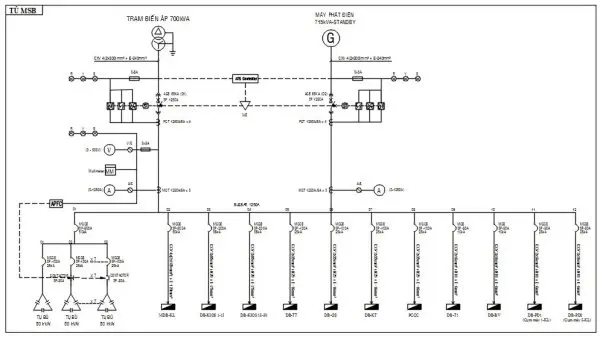

Sơ đồ nguồn vào và các nhánh phân phối của tủ MSB

Lưu ý khi lựa chọn và vận hành

Khi thiết kế, cần xác định chính xác công suất phụ tải, dòng ngắn mạch, sơ đồ cấp điện, môi trường lắp đặt và khả năng mở rộng trong tương lai. Tủ phải được gia công đúng tiêu chuẩn, kiểm tra cách điện, độ kín, khả năng chịu nhiệt và tính đồng bộ giữa các thiết bị.

Trong quá trình sử dụng, cần kiểm tra nhiệt độ mối nối, tình trạng thanh cái, độ chắc chắn của đầu cáp và hoạt động của thiết bị bảo vệ. Việc bảo trì định kỳ giúp giảm nguy cơ cháy nổ, mất điện và kéo dài tuổi thọ hệ thống.
