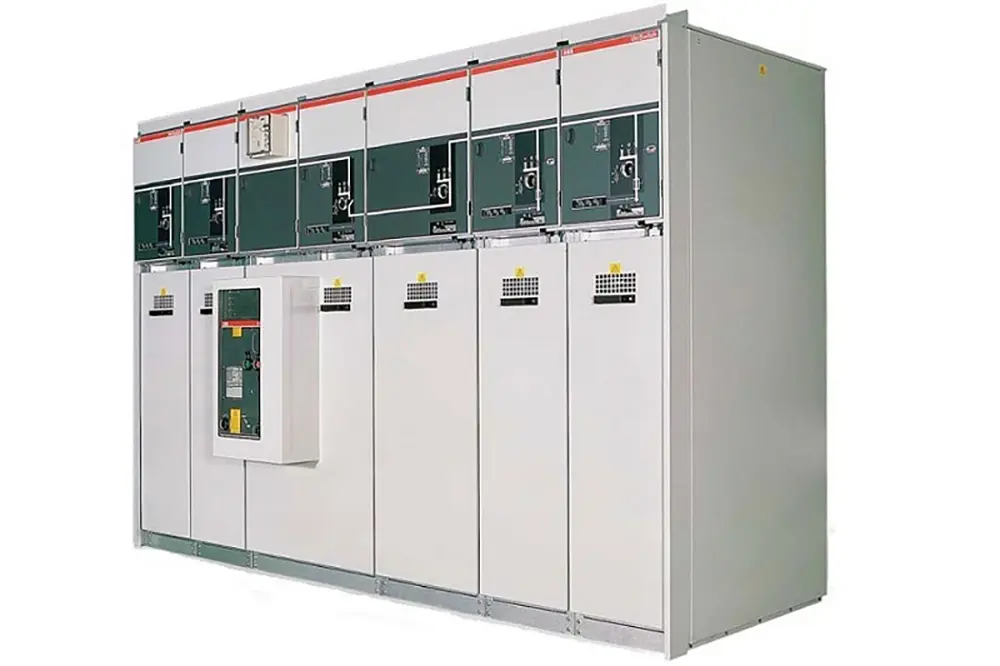

Tủ điện trung thế XGN-24
Giá liên hệ
- OD VIỆT NAM Cung cấp đa dạng các sản phẩm kỹ thuật điện, khí và thiết bị công nghiệp phục vụ sản xuất và vận hành nhà máy.
- Sản phẩm được lựa chọn từ các thương hiệu uy tín, đáp ứng yêu cầu về chất lượng, độ bền và hiệu suất vận hành.
- Với giải pháp kỹ thuật đồng bộ, công ty đáp ứng nhu cầu tự động hóa, nâng cao năng suất và tối ưu hệ thống cho doanh nghiệp.
- Cam kết mang đến sản phẩm chất lượng – giải pháp phù hợp – dịch vụ chuyên nghiệp trên toàn quốc.
Tủ điện trung thế XGN-24 là thiết bị đóng cắt và phân phối điện trung thế được thiết kế cho các hệ thống điện có cấp điện áp đến 24kV. Sản phẩm được sử dụng nhằm thực hiện chức năng đóng cắt, điều khiển, bảo vệ và phân phối nguồn điện, đáp ứng yêu cầu vận hành ổn định và an toàn trong các hệ thống điện công nghiệp.
XGN-24 thuộc dòng tủ điện trung thế kim loại, có thiết kế nhỏ gọn, kết cấu chắc chắn và có thể tích hợp các thiết bị đóng cắt, bảo vệ và đo lường phù hợp với từng yêu cầu của hệ thống. Một số cấu hình XGN-24 sử dụng công tắc SF₆ làm thiết bị đóng cắt chính và cách điện bằng không khí trong tủ.
Đặc điểm nổi bật của tủ điện trung thế XGN-24
1. Thiết kế chắc chắn, tối ưu không gian
Tủ XGN-24 được thiết kế với kết cấu kim loại bảo vệ các thiết bị điện bên trong, phù hợp với các hệ thống phân phối điện trung thế trong nhà máy, trạm điện và công trình công nghiệp.
Thiết kế tương đối nhỏ gọn giúp tối ưu diện tích lắp đặt, đồng thời thuận tiện cho quá trình vận hành, kiểm tra và bảo trì.
2. Khả năng đóng cắt và bảo vệ hệ thống
Tủ có thể được cấu hình với các thiết bị như máy cắt chân không (VCB), dao cắt tải (LBS), cầu chì, dao tiếp địa, biến dòng CT và biến điện áp PT tùy theo sơ đồ điện và yêu cầu dự án.
Với cấu hình phù hợp, XGN-24 có thể thực hiện các chức năng đóng cắt nguồn, bảo vệ quá dòng, ngắn mạch, đo lường và điều khiển hệ thống điện.
Một số cấu hình XGN-24 có thể tích hợp thiết bị tự động hóa như FTU/DTU và thiết bị truyền thông, hỗ trợ giám sát và điều khiển hệ thống phân phối điện.
3. Vận hành an toàn, ổn định
Tủ được thiết kế với hệ thống liên động nhằm hạn chế các thao tác vận hành không phù hợp, góp phần nâng cao mức độ an toàn cho người vận hành và thiết bị.
Các dòng XGN-24 trên thị trường có thể đáp ứng các tiêu chuẩn kỹ thuật quốc tế liên quan đến thiết bị đóng cắt trung thế, trong đó có IEC 62271-200 và các tiêu chuẩn tương ứng.
Ứng dụng của tủ điện trung thế XGN-24
Tủ điện trung thế XGN-24 được sử dụng trong nhiều hệ thống điện trung thế như:
- Trạm biến áp và trạm phân phối điện
- Nhà máy, khu công nghiệp
- Hệ thống điện của tòa nhà và trung tâm thương mại
- Trạm điện của các công trình hạ tầng
- Hệ thống điện khai khoáng
- Sân bay, đường sắt, metro và đường hầm
- Hệ thống điện năng lượng tái tạo
- Hệ thống phân phối điện đô thị
XGN-24 cũng được sử dụng trong các trạm biến áp thứ cấp và hệ thống phân phối điện cần thiết bị đóng cắt trung thế có thiết kế nhỏ gọn và khả năng tích hợp tự động hóa.
| Thông số | Giá trị tham khảo |
|---|---|
| Tên sản phẩm | Tủ điện trung thế XGN-24 |
| Model | XGN-24 |
| Điện áp định mức | 24 kV |
| Tần số định mức | 50 Hz |
| Dòng điện định mức | 630 A |
| Điện áp chịu đựng tần số công nghiệp | 50 kV / 1 phút |
| Điện áp chịu xung sét | 125 kV |
| Dòng chịu đựng ngắn mạch ngắn hạn | 20 kA / 3 s |
| Dòng chịu đựng đỉnh | 50 kA |
| Dòng cắt ngắn mạch | Tùy cấu hình, phổ biến đến 20 kA |
| Thiết bị đóng cắt | VCB / LBS / SF₆ tùy cấu hình |
| Cách điện | Không khí hoặc SF₆ tùy phiên bản |
| Cấp bảo vệ | Tùy thiết kế và cấu hình tủ |
| Tiêu chuẩn tham chiếu | IEC 62271-200, GB/T 3906 |
| Ứng dụng | Hệ thống phân phối điện trung thế |
Các thông số trên được tổng hợp từ các cấu hình XGN-24 24kV được công bố; một số tài liệu ghi nhận dòng định mức 630A, khả năng chịu dòng ngắn mạch 20kA/3s, dòng đỉnh 50kA và điện áp chịu xung 125kV. Vì XGN-24 có nhiều phiên bản, cần căn cứ catalogue/CO-CQ và cấu hình thực tế để xác nhận thông số khi lập hồ sơ kỹ thuật hoặc báo giá
