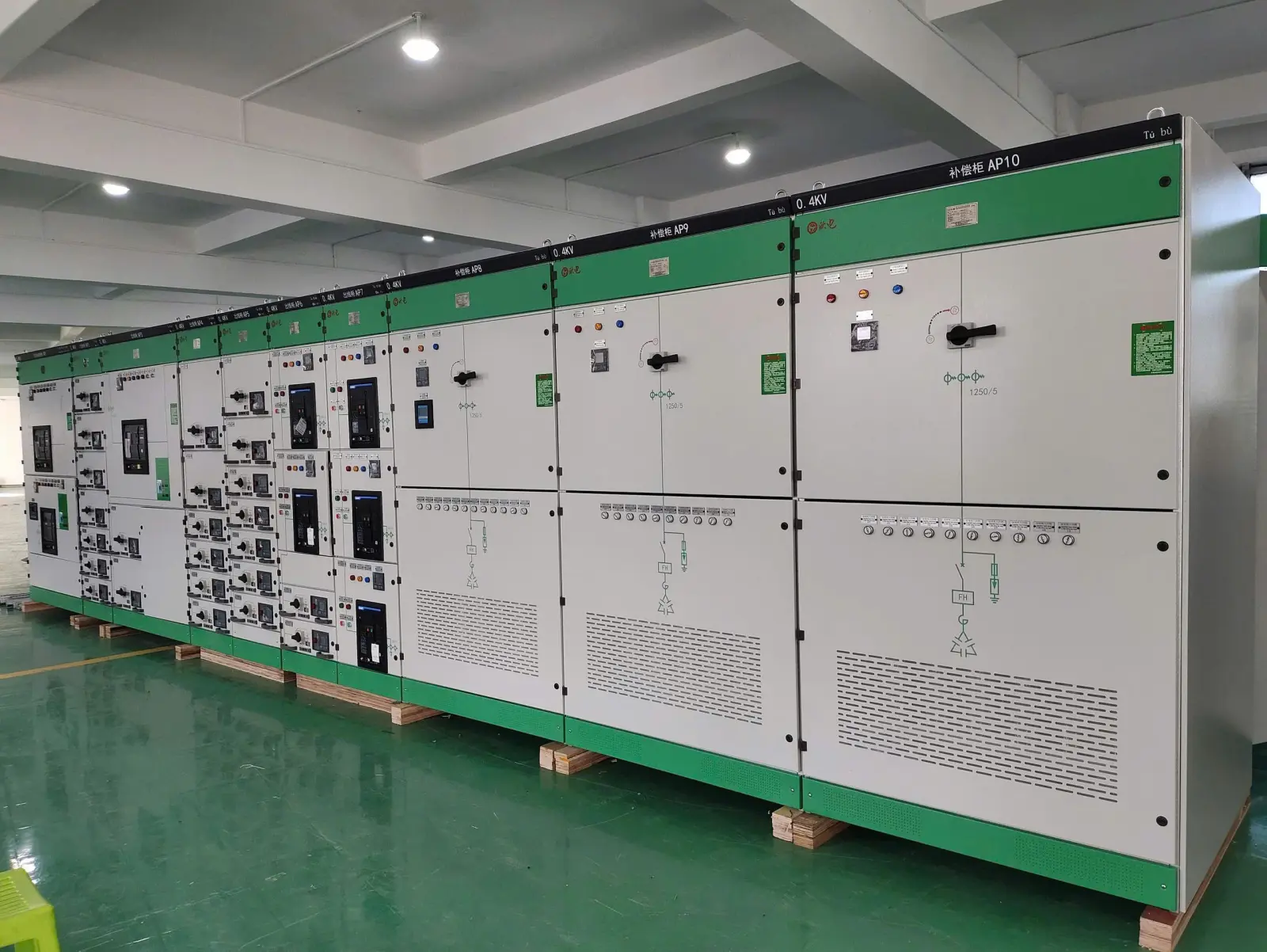

Tủ điện hạ áp kiểu ngăn kéo GCK(L)

Trong các hệ thống phân phối điện và trung tâm điều khiển động cơ tại nhà máy, tòa nhà cao tầng hay khu công nghiệp, tủ điện hạ áp kiểu ngăn kéo GCK(L) đóng vai trò then chốt giúp đảm bảo nguồn điện vận hành an toàn, liên tục và linh hoạt. Được thiết kế theo chuẩn dạng mô-đun tháo rời tiên tiến, tủ GCK(L) là sự lựa chọn hàng đầu cho các công trình hiện đại đòi hỏi tính tin cậy cao.

1. Tổng Quan Về Tủ Điện Hạ Áp Kiểu Ngăn Kéo GCK(L)

Tủ điện hạ áp kiểu rút kéo GCK(L) là thiết bị đóng cắt hạ thế thế hệ mới, đáp ứng đa dạng các ứng dụng trong hệ thống phát điện, phân phối điện và điều khiển động cơ. Tủ được ứng dụng rộng rãi từ ngành năng lượng, lọc hóa dầu, khai khoáng đến các công trình hạ tầng dân dụng.

Sản phẩm được thiết kế và sản xuất tuân thủ nghiêm ngặt theo các tiêu chuẩn quốc tế và quốc gia uy tín:

• IEC 60439-1: Tiêu chuẩn quốc tế về lắp ráp thiết bị đóng cắt và điều khiển hạ áp.

• GB 7251.1-1997 & JB/T 9661-1999: Tiêu chuẩn ngành kỹ thuật điện.

• IEC 364: Tiêu chuẩn quy định quy trình lắp đặt và kết nối hệ thống điện.

2. Giải Mã Ký Hiệu Mã Hiệu GCK(L)

Để giúp kỹ sư và nhà thầu dễ dàng lựa chọn đúng cấu hình, mã hiệu G C K (L) 1 - G được quy ước cụ thể như sau:

• G (Guan): Tủ phân phối điện kín (Enclosed Switchgear)

• C (Chu): Kiểu rút kéo / ngăn kéo có thể tháo rời (Withdrawable)

• K (Kong): Sử dụng cho Trung tâm điều khiển động cơ (Control Center - MCC)

• (L) (Li): Sử dụng cho Trung tâm năng lượng / Phân phối chính (Power Center - PC)

• 1: Số sê-ri thiết kế (Design Serial Number)

• G (Gai): Phiên bản cải tiến / Sơ đồ đấu dây một chiều

3. Ưu Điểm & Đặc Điểm Cấu Tạo Nổi Bật

Khung Mô-đun Tiêu Chuẩn 20mm

Khung tủ sử dụng các thanh định hình với lỗ mô-đun cách nhau đúng 20mm, giúp việc mở rộng, thay đổi kết cấu cực kỳ linh hoạt. Toàn bộ phần khung chắc chắn, chịu lực tốt và hoàn toàn không tốn chi phí bảo trì.

Cơ Cấu Ngăn Kéo Trượt Êm Ái & An Toàn

• Các đơn vị chức năng dạng ngăn kéo sử dụng ray trượt hợp kim nhôm kết hợp cơ cấu truyền động xoắn ốc.

• Thao tác kéo/đẩy nhẹ nhàng, vị trí cách ly – thử nghiệm – làm việc rõ ràng, tăng độ an toàn cho kỹ thuật viên khi bảo trì.

Thiết Kế Hoạt Động Độc Lập

• Các cánh cửa của hai ngăn kéo nhỏ bố trí trên cùng một cột hoạt động hoàn toàn độc lập.

• Việc rút kéo hay sửa chữa một ngăn kéo không làm gián đoạn hay ảnh hưởng tới các ngăn kéo lân cận.

Tích Hợp Thông Minh (SCADA / IoT Ready)

Tủ điện GCK(L) hỗ trợ kết nối với giao diện máy tính trung tâm, cho phép truyền dữ liệu, giám sát thông số điện năng trực tuyến và điều khiển đóng cắt từ xa trong hệ thống lưới điện thông minh.

4. Điều Kiện Môi Trường Vận Hành Tối Ưu

Tủ GCK(L) được thiết kế để hoạt động ổn định trong các điều kiện môi trường tiêu chuẩn:

• Nhiệt độ môi trường: Từ -5°C đến +40°C (nhiệt độ trung bình trong 24 giờ không quá +35°C).

• Độ ẩm tương đối: Không vượt quá 50% ở +40°C (ở nhiệt độ thấp hơn cho phép độ ẩm cao hơn, ví dụ 90% ở +20°C).

• Độ cao so với mặt nước biển: Tối đa 2000m.

• Lưu kho & Vận chuyển: Chịu được nhiệt độ từ -25°C đến +55°C (ngắn hạn trong 24 giờ có thể lên đến +70°C).

5. Ứng Dụng Thực Tế Của Tủ Điện GCK(L)

Tủ điện hạ áp kiểu rút kéo GCK(L) là giải pháp hoàn hảo cho:

1. Trạm Phân Phối Điện Chính (Power Center - PC): Cấp nguồn tổng cho nhà máy, trạm biến áp hạ thế, khu công nghiệp.

2. Trung Tâm Điều Khiển Động Cơ (MCC): Điều khiển hệ thống động cơ công suất lớn trong nhà máy xi măng, thép, hóa chất, xử lý nước thải.

3. Công Trình Hạ Tầng & Tòa Nhà: Phân phối điện chiếu sáng, điều hòa trung tâm, bơm PCCC, tủ bù công suất phản kháng cho chung cư cao cấp, sân bay, bệnh viện.

Lời Khuyên Khi Lựa Chọn & Lắp Đặt Tủ GCK(L)

Khi đặt hàng tủ điện GCK(L), nhà thầu và chủ đầu tư nên làm rõ nhu cầu sử dụng làm tủ PC hay tủ MCC, lựa chọn dung lượng thanh cái chính (lên tới 6300A) và số lượng module ngăn kéo (200A, 400A...) để tối ưu chi phí đầu tư và không gian lắp đặt.

Tủ GCK(L) sở hữu các thông số điện áp và khả năng chịu dòng ngắn mạch vượt trội:
