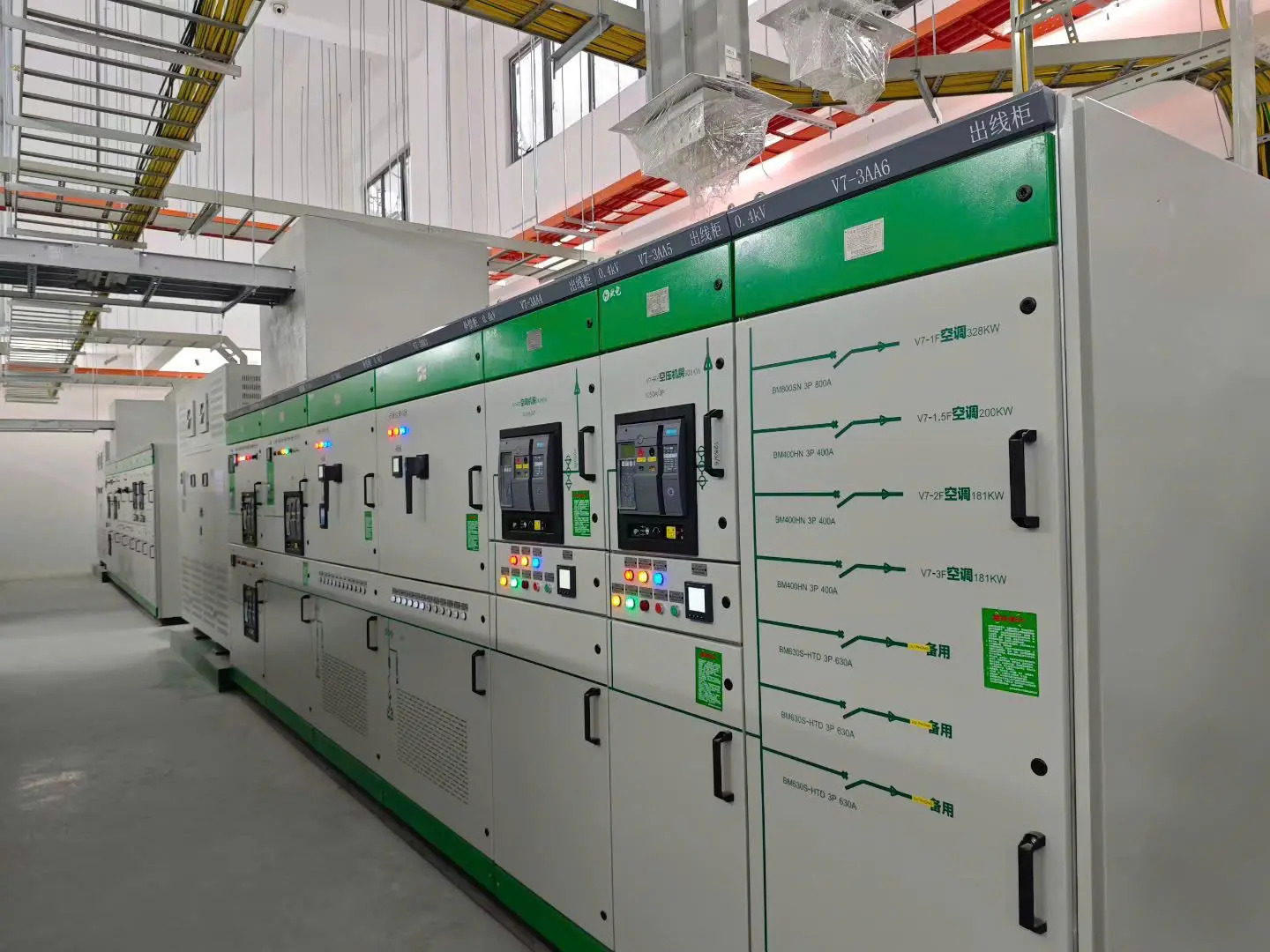

Tủ điện hạ áp cố định GGD

Tủ đóng cắt hạ thế cố định GGD là thiết bị phân phối điện năng được sử dụng rộng rãi tại các nhà máy điện, trạm biến áp, doanh nghiệp công nghiệp và khai khoáng. Tủ phù hợp cho hệ thống phân phối điện xoay chiều (AC) tần số 50Hz, điện áp định mức 400V và dòng điện vận hành lên đến 3150A. Thiết bị đảm nhận các chức năng như chuyển đổi, phân phối và điều khiển nguồn điện động lực, chiếu sáng cũng như thiết bị phân phối.

Sản phẩm đạt đầy đủ các tiêu chuẩn kiểm định chất lượng:

• IEC 60439: Tiêu chuẩn quốc tế về Bộ thiết bị đóng cắt và điều khiển hạ thế.

• GB 7251.1: Tiêu chuẩn quốc gia về Bộ thiết bị đóng cắt và điều khiển hạ thế – Phần 1: Các bộ thiết bị đã thử nghiệm điển hình và thử nghiệm điển hình một phần.

Ý Nghĩa Mã Hiệu Sản Phẩm GGD

Cấu trúc mã hiệu G G D - □ - □ phản ánh chi tiết kết cấu kỹ thuật của tủ:

Đặc Điểm Kết Cấu & Ưu Điểm Nổi Bật

• Kết cấu mô-đun bền bỉ: Khung tủ cơ bản sử dụng kết cấu lắp ghép dạng mô-đun bằng bu-lông, đảm bảo liên kết chắc chắn. Khung, cửa và tấm vách đều được xử lý bề mặt bằng phốt-phát hóa (phosphating) và sơn tĩnh điện polyester dạng vân sàn (kiểu vỏ cam).

• Chống ăn mòn cao: Các chi tiết bên trong tủ được mạ kẽm và thụ động hóa.

• Cấp bảo vệ linh hoạt: Cấp bảo vệ tiêu chuẩn của tủ là IP30, tùy chọn điều chỉnh từ IP20 đến IP40 tùy thuộc vào môi trường lắp đặt thực tế.

• Tản nhiệt tự nhiên hiệu quả: Thiết kế lòng tủ tối ưu không khí lưu thông, đảm bảo khả năng tản nhiệt tự nhiên tốt.

• Phương án đi cáp đa dạng: Hỗ trợ đi cáp vào/ra ở phía trên và phía dưới theo tiêu chuẩn, cùng các vị trí đấu nối ở nóc tủ và các vách (trái, giữa, phải).

• Dành riêng không gian cho thiết bị bảo vệ: Thiết kế tối ưu không gian bên trong cho các khách hàng đặc thù (như nhà máy điện) để lắp đặt rơ-le bảo vệ và thiết bị điều khiển tự động.

• An toàn & Thao tác dễ dàng: Trang bị tấm cách điện an toàn cho khu vực vận hành, quy trình lắp đặt tụ điện, công tắc tơ và đấu nối thiết bị chống sét được chuẩn hóa.

Điều Kiện Môi Trường Vận Hành Bình Thường

• Nhiệt độ môi trường: Trong khoảng từ -5°C đến +40°C (nhiệt độ trung bình trong 24 giờ không vượt quá +35°C).

• Độ ẩm tương đối: Không vượt quá 50% tại +40°C (chấp nhận độ ẩm cao hơn ở nhiệt độ thấp hơn, ví dụ 90% ở +20°C).

• Độ cao vận hành: Tối đa 2000m so với mặt nước biển.

• Vận chuyển & Bảo quản: Phù hợp với dải nhiệt độ từ -25°C đến +55°C, chịu được lên đến +70°C trong thời gian ngắn (không quá 24 giờ) mà không bị hư hại không thể phục hồi.

Tính Năng Mở Rộng & Ứng Dụng

• Giám sát thông minh qua mạng: Tủ điện GGD có thể thiết kế tích hợp cổng giao tiếp nối tiếp với máy tính, cho phép giám sát điện năng và điều khiển tập trung nguồn điện qua mạng từ xa.

• Ứng dụng thực tế: Phù hợp cho nhà máy điện, trạm biến áp, xí nghiệp công nghiệp, mỏ khoáng sản và các hệ thống phân phối điện tòa nhà lớn.

Bảng Thông Số Kỹ Thuật Chính Của Tủ Điện GGD
