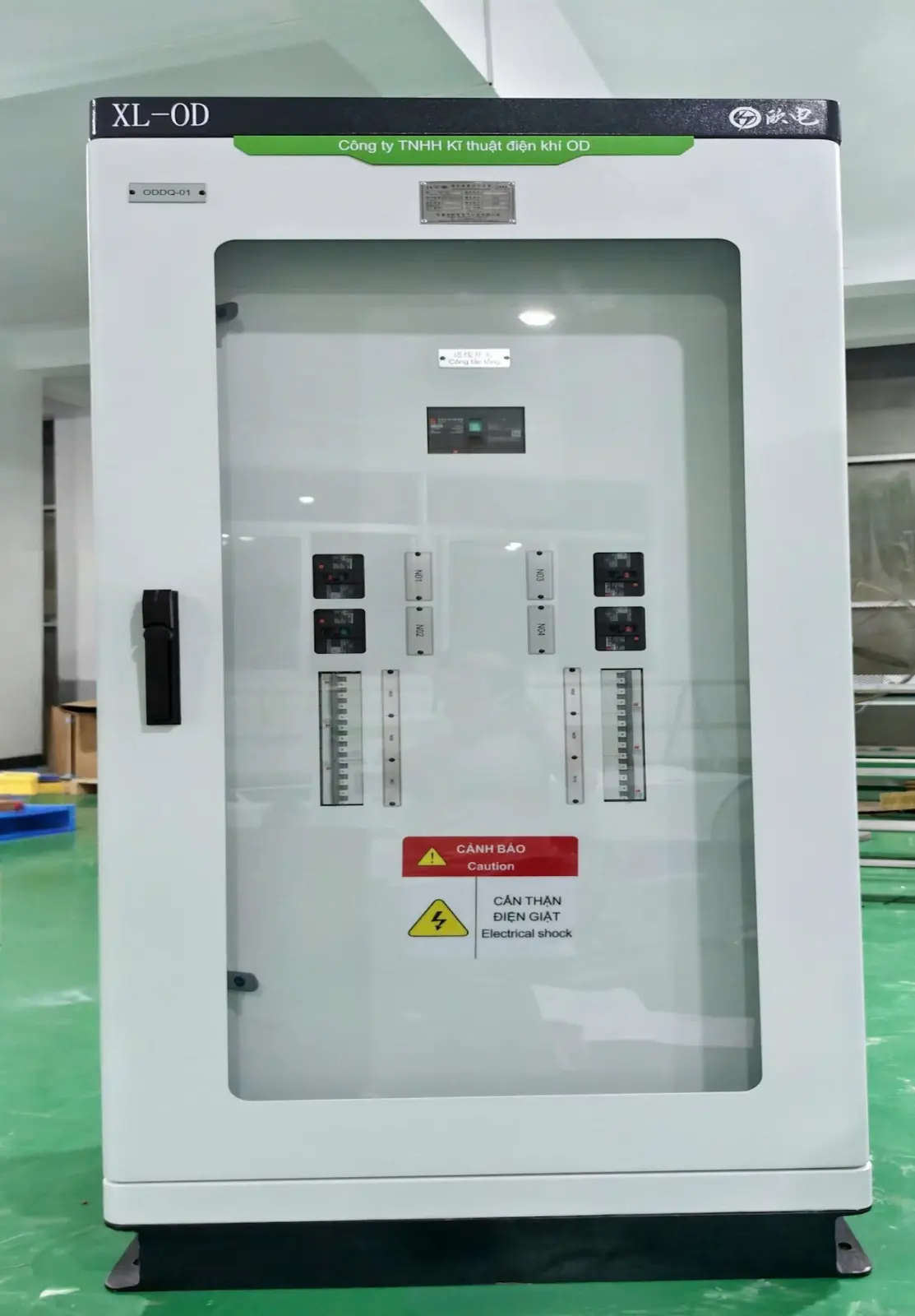

Hộp phân phối điện XM
Giá liên hệ
- OD VIỆT NAM Cung cấp đa dạng các sản phẩm kỹ thuật điện, khí và thiết bị công nghiệp phục vụ sản xuất và vận hành nhà máy.
- Sản phẩm được lựa chọn từ các thương hiệu uy tín, đáp ứng yêu cầu về chất lượng, độ bền và hiệu suất vận hành.
- Với giải pháp kỹ thuật đồng bộ, công ty đáp ứng nhu cầu tự động hóa, nâng cao năng suất và tối ưu hệ thống cho doanh nghiệp.
- Cam kết mang đến sản phẩm chất lượng – giải pháp phù hợp – dịch vụ chuyên nghiệp trên toàn quốc.
Hộp phân phối điện hạ áp XM là giải pháp phân phối nguồn điện chiếu sáng, động lực nhỏ và đo đếm công tơ điện trong hệ thống điện xoay chiều AC 50Hz, điện áp 220V/380V với dòng điện định mức lên đến 400A. Thiết kế nhỏ gọn, dễ vận hành và bảo trì giúp sản phẩm đáp ứng hoàn hảo nhu cầu cho các khu dân cư, tòa nhà cao tầng và cơ sở sản xuất.
Sản phẩm đạt đầy đủ các tiêu chuẩn kiểm định chất lượng:
-
IEC 60439-1: Tiêu chuẩn quốc tế về tủ đóng cắt và điều khiển hạ áp.
- GB 7251.1-2005 & GB 7251.3-2006: Tiêu chuẩn quốc gia về thiết bị đóng cắt hạ áp.
Mã hiệu XM □ □ □ / □ □ thể hiện cấu trúc thiết kế chi tiết của tủ:
| Ký Hiệu | Ý Nghĩa Chi Tiết |
| XM |
Hộp / Tủ phân phối điện (M: Chiếu sáng, C: Đo đếm/Công tơ, K: Điều khiển nguồn) |
| □ |
Số hiệu dòng thiết kế |
| □ / □ / □ |
Kích thước vỏ tủ: Chiều cao / Chiều rộng / Chiều sâu (cm) |
| □ |
Phương thức lắp đặt: M (Lắp nổi), R (Lắp âm tường), W (Lắp ngoài trời) |
Đặc Điểm Kết Cấu & Ưu Điểm Nổi Bật
-
Vật liệu chế tạo cao cấp: Thân tủ làm từ thép tấm mạ điện qua xử lý phun sơn tĩnh điện epoxy, tạo bề mặt bền đẹp, chống ăn mòn hiệu quả.
-
Đa dạng chức năng phân phối: Có thể cấu hình làm tủ phân phối chiếu sáng, tủ điều khiển nguồn, tủ đo đếm điện năng, tủ điều khiển máy điều hòa, máy bơm nước hoặc hệ thống PCCC.
-
Phương thức lắp đặt linh hoạt: Hỗ trợ lắp nổi trên tường, lắp âm tường hoặc lắp ngoài trời với tùy chọn cửa kim loại kín hay cửa có ô kính quan sát.
-
Thao tác an toàn: Tủ được thiết kế an toàn cho cả người vận hành không chuyên, trang bị đầy đủ bảo vệ quá tải, ngắn mạch và chuyển đổi đường dây.
Bảng Kích Thước Tủ Công Tơ Điện XM (XXC1)
| Mã Sản Phẩm | Loại Công Tơ | Kích Thước A × B × C (mm) |
| XXC1-301S |
Tủ công tơ ba pha 1 vị trí |
400 $\times$ 300 $\times$ 170 |
| XXC1-301S(T) |
Tủ công tơ ba pha 1 vị trí có biến dòng (CT) |
650 $\times$ 350 $\times$ 170 |
| XXC1-302S |
Tủ công tơ ba pha 2 vị trí |
400 $\times$ 450 $\times$ 170 |
| XXC1-301DIS(T) |
Tủ công tơ 1 pha & 3 pha 1 vị trí (có CT) |
650 $\times$ 450 $\times$ 170 |
| XXC1-311S(T) |
Tủ công tơ loại 100 |
650 $\times$ 550 $\times$ 170 |
| XXC1-361S(T) |
Tủ công tơ loại 600 |
1000 $\times$ 700 $\times$ 250 |
Điều Kiện Môi Trường Vận Hành Tiêu Chuẩn
-
Nhiệt độ môi trường: Trong khoảng -5°C đến +40°C (nhiệt độ trung bình 24 giờ không quá +35°C).
-
Độ ẩm tương đối: Không quá 50% ở +40°C (đạt tới 90% ở nhiệt độ thấp hơn như +20°C).
-
Độ cao lắp đặt: Không vượt quá 2000m so với mặt nước biển.
Ứng Dụng Thực Tế In Công Nghiệp & Dân Dụng
Tủ điện phân phối XM được ứng dụng rộng rãi tại:
-
Tòa nhà chung cư, căn hộ, biệt thự, nhà dân dụng.
-
Khách sạn, bệnh viện, trường học, trung tâm thương mại, nhà ga, sân bay.
-
Nhà máy, xưởng sản xuất, kho bãi, trạm biến áp xí nghiệp
Bảng Thông Số Kỹ Thuật Chính Của Tủ Điện XM
| Hạng Mục Thông Số Kỹ Thuật | Giá Trị Tham Số |
| Điện áp vận hành định mức ($U_e$) |
380V, 220V (AC) |
| Điện áp cách điện định mức ($U_i$) |
450V |
| Dòng điện vận hành định mức thanh cái ngang |
630A |
| Dòng điện định mức thiết bị cắt |
Lên đến 400A |
| Khả năng cắt ngắn mạch |
10kA |
| Tần số định mức |
50Hz |
| Cấp bảo vệ vỏ tủ |
IP30 |
| Hạng mục / Mức độ ô nhiễm |
Hạng II / Mức 3 |
